GAO190 |
m³ |

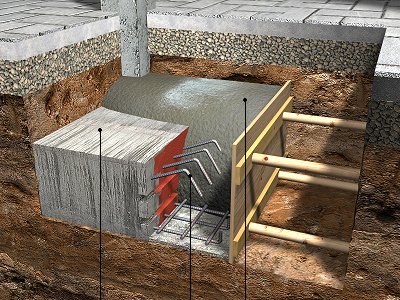

Reprise en sous-oeuvre via l'agrandissement latéral de la fondation existante, en augmentant sa hauteur. |
279,59€ |
|
Reprise en sous-oeuvre via l'agrandissement latéral de la fondation existante, en augmentant sa hauteur, avec une nouvelle fondation en béton armé, de 60x40 cm de section, réalisée par parties alternées, en phases successives, avec béton C25/30 (XC1(F); D10; S3; Cl 0,4) prêt à l'emploi, et coulage depuis le camion, et acier Fe E 500, avec une quantité approximative de 30 kg/m³; montage, démontage et retrait du système de coffrage et de tout le matériel auxiliaire, une fois la fondation en état de reprendre les efforts. Comprend le fil de fer à lier et les séparateurs. Le prix comprend le ferraillage de l'armature (coupe, façonnage et assemblage des éléments) en atelier et la pose en coffrage sur site, mais il ne comprend pas l'excavation, le remblai, le compactage du terrain ni la connexion entre la nouvelle fondation et celle existante. |
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt08ema100 |
Système de coffrage récupérable de panneaux en bois, pour les travaux de reprise en sous-oeuvre de fondation, allant jusqu'à 2 m de profondeur de la base d'appui. |
1,000 |
m² |
18,00 |
18,00 |
|
mt07aco020a |
Séparateur homologué pour fondations. |
8,000 |
U |
0,15 |
1,20 |
|
mt07aco050a |
Ferraille élaborée en atelier industriel avec barres en acier haute adhérence, Fe E 500, de divers diamètres. |
30,000 |
kg |
2,62 |
78,60 |
|
mt08var050 |
Fil de fer galvanisé pour attacher, de 1,30 mm de diamètre. |
0,120 |
kg |
1,50 |
0,18 |
|
mt10haf030fOEc |
Béton C25/30 (XC1(F); D10; S3; Cl 0,4), prêt à l'emploi, selon NF EN 206. |
1,100 |
m³ |
144,97 |
159,47 |
|
mo043 |
Compagnon professionnel III/CP2 ferrailleur. |
0,071 |
h |
30,72 |
2,18 |
|
mo090 |
Ouvrier professionnel II/OP ferrailleur. |
0,107 |
h |
27,32 |
2,92 |
|
mo045 |
Compagnon professionnel III/CP2 bétonneur. |
0,059 |
h |
30,72 |
1,81 |
|
mo092 |
Ouvrier professionnel II/OP bétonneur. |
0,357 |
h |
27,32 |
9,75 |
|
Frais de chantier des unités d'ouvrage |
2,000 |
% |
274,11 |
5,48 |
|
|
Coût d'entretien décennal: 5,59€ les 10 premières années. |
Montant total HT: |
279,59 |
|||
Cahier des charges
|
UNITÉ D'OUVRAGE GAO190: REPRISE EN SOUS-OEUVRE VIA L'AGRANDISSEMENT LATÉRAL DE LA FONDATION EXISTANTE, EN AUGMENTANT SA HAUTEUR. MESURES POUR ASSURER LA COMPATIBILITÉ ENTRE LES DIFFÉRENTS PRODUITS, ÉLÉMENTS ET SYSTÈMES CONSTRUCTIFS QUI COMPOSENT L'UNITÉ D'OUVRAGE. Selon l'agressivité du terrain ou la présence d'eau avec des substances agressives, on choisira le ciment adéquat pour la fabrication du béton, ainsi que son dosage et la perméabilité et l'épaisseur de recouvrement des armatures. CLAUSES TECHNIQUES Reprise en sous-oeuvre via l'agrandissement latéral de la fondation existante, en augmentant sa hauteur, avec une nouvelle fondation en béton armé, de 60x40 cm de section, réalisée par parties alternées, en phases successives, avec béton C25/30 (XC1(F); D10; S3; Cl 0,4) prêt à l'emploi, et coulage depuis le camion, et acier Fe E 500, avec une quantité approximative de 30 kg/m³; montage, démontage et retrait du système de coffrage et de tout le matériel auxiliaire, une fois la fondation en état de reprendre les efforts. Comprend le fil de fer à lier et les séparateurs. NORME APPLIQUÉE Élaboration, transport et mise en oeuvre du béton:
CRITÈRE POUR LE MÉTRÉ Volume moyen sur les sections théoriques de l'excavation, selon documentation graphique du Projet. CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE DE L'ÉLÉMENT PORTEUR. L'existence de la couche de béton de propreté qui devra avoir un plan d'appui horizontal et une surface propre sera vérifiée. CLIMATIQUES. Les travaux de bétonnage seront suspendus en cas de pluie intense, de neige, de vent excessif, si la température ambiante dépasse 40°C ou s'il est prévu que la température descende sous 0°C dans les 48 heures prochaines. DU SOUS-TRAITANT. On disposera d'une série de moyens sur le chantier, en prévision d'éventuels changements brusques des conditions ambiantes pendant le bétonnage ou la période suivante de prise, le bétonnage des différents éléments ne pouvant être commencé sans l'autorisation écrite du directeur de l'exécution de l'ouvrage. PHASES D'EXÉCUTION. Nettoyage et préparation de la surface de contact du béton durci. Montage du système de coffrage. Mise en place des séparateurs et fixation des armatures. Coulage et compactage du béton. Couronnement et arase des fondations. Séchage du béton. Démontage et enlèvement du système de coffrage. CRITÈRE POUR LE MÉMOIRE On mesurera le volume théorique exécuté selon les spécifications du Projet, sans inclure les augmentations par excès d'excavation non autorisés. CRITÈRE D'ÉVALUATION ÉCONOMIQUE Le prix comprend le ferraillage de l'armature (coupe, façonnage et assemblage des éléments) en atelier et la pose en coffrage sur site, mais il ne comprend pas l'excavation, le remblai, le compactage du terrain ni la connexion entre la nouvelle fondation et celle existante. |
||||||||||||||
Déchets générés
|
Code CED |
Type |
Poids (kg) |
Volume (l) |
|
17 02 01 |
Bois. |
1,510 |
1,373 |
|
17 04 05 |
Fer et acier. |
0,225 |
0,107 |
|
17 01 01 |
Béton (bétons, mortiers et préfabriqués). |
2,024 |
1,349 |
|
Déchets générés: |
3,759 |
2,829 |
|
|
15 01 01 |
Emballages en papier et en carton. |
0,576 |
0,768 |
|
Emballages: |
0,576 |
0,768 |
|
|
Total déchets: |
4,335 |
3,597 |
