| Reprise en sous-oeuvre via l'agrandissement par dessous de la fondation existante | ||
| GAO070 | Reprise en sous-oeuvre via l'agrandissement par dessous de la fondation existante | |
|

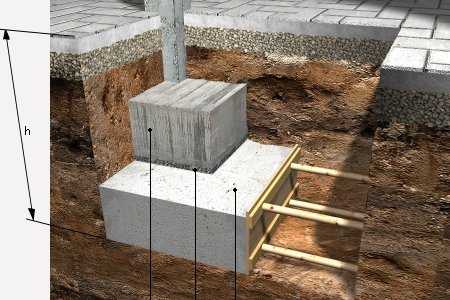

Reprise en sous-oeuvre via l'agrandissement par dessous de la fondation isolée existante, avec une nouvelle fondation en béton armé, réalisée par parties alternées, en phases successives, avec béton C25/30 (XC1(F); D10; S3; Cl 0,4) prêt à l'emploi, et coulage depuis le camion, et acier Fe E 500, avec une quantité approximative de 30 kg/m³, en situant sa base d'appui à moins de 2 mètres de profondeur; montage, démontage et retrait du système de coffrage et de tout le matériel auxiliaire, une fois la fondation en état de reprendre les efforts. Comprend le fil de fer à lier et les séparateurs. | ||
Prix |
|
Exportation |
 |
UNITÉ D'OUVRAGE GAO070: REPRISE EN SOUS-OEUVRE VIA L'AGRANDISSEMENT PAR DESSOUS DE LA FONDATION EXISTANTE.
MESURES POUR ASSURER LA COMPATIBILITÉ ENTRE LES DIFFÉRENTS PRODUITS, ÉLÉMENTS ET SYSTÈMES CONSTRUCTIFS QUI COMPOSENT L'UNITÉ D'OUVRAGE.
Selon l'agressivité du terrain ou la présence d'eau avec des substances agressives, on choisira le ciment adéquat pour la fabrication du béton, ainsi que son dosage et la perméabilité et l'épaisseur de recouvrement des armatures.
CLAUSES TECHNIQUES
Reprise en sous-oeuvre via l'agrandissement par dessous de la fondation isolée existante, avec une nouvelle fondation en béton armé, réalisée par parties alternées, en phases successives, avec béton C25/30 (XC1(F); D10; S3; Cl 0,4) prêt à l'emploi, et coulage depuis le camion, et acier Fe E 500, avec une quantité approximative de 30 kg/m³, en situant sa base d'appui à moins de 2 mètres de profondeur; montage, démontage et retrait du système de coffrage et de tout le matériel auxiliaire, une fois la fondation en état de reprendre les efforts. Comprend le fil de fer à lier et les séparateurs.
NORME APPLIQUÉE
Élaboration, transport et mise en oeuvre du béton:
- |
NF EN 206. Béton. Spécification, performance, production et conformité. |
- |
NF EN 13670. Exécution des structures en béton. |
- |
NF P 18-201. DTU 21. Travaux de bâtiment. Exécution des ouvrages en béton. |
CRITÈRE POUR LE MÉTRÉ
Volume moyen sur les sections théoriques de l'excavation, selon documentation graphique du Projet.
CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE
DE L'ÉLÉMENT PORTEUR.
On vérifiera que la fondation existante est déchargée grâce aux appuis correspondants. L'existence de la couche de béton de propreté qui devra avoir un plan d'appui horizontal et une surface propre sera vérifiée.
CLIMATIQUES.
Les travaux de bétonnage seront suspendus en cas de pluie intense, de neige, de vent excessif, si la température ambiante dépasse 40°C ou s'il est prévu que la température descende sous 0°C dans les 48 heures prochaines.
DU SOUS-TRAITANT.
On disposera d'une série de moyens sur le chantier, en prévision d'éventuels changements brusques des conditions ambiantes pendant le bétonnage ou la période suivante de prise, le bétonnage des différents éléments ne pouvant être commencé sans l'autorisation écrite du directeur de l'exécution de l'ouvrage.
PHASES D'EXÉCUTION.
Implantation et tracé de la fondation. Montage du système de coffrage. Mise en place des séparateurs et fixation des armatures. Coulage et compactage du béton. Couronnement et arase des fondations. Séchage du béton. Démontage et enlèvement du système de coffrage.
CRITÈRE POUR LE MÉMOIRE
On mesurera le volume théorique exécuté selon les spécifications du Projet, sans inclure les augmentations par excès d'excavation non autorisés.
CRITÈRE D'ÉVALUATION ÉCONOMIQUE
Le prix comprend le ferraillage de l'armature (coupe, façonnage et assemblage des éléments) en atelier et la pose en coffrage sur site, mais il ne comprend pas l'excavation, le remblai, le compactage du terrain ni le bourrage entre la nouvelle fondation et celle existante.
