| Ancrage provisoire d'une paroi moulée | ||
| GSB210 | Ancrage provisoire d'une paroi moulée | |
|
Ancrage provisoire de paroi moulée au terrain, avec inclinaison de 30° par rapport au plan horizontal, allant jusqu'à 17,5 m de longueur, pour assurer la stabilité de la paroi moulée pendant les travaux d'excavation des terres, jusqu'à ce que le mur soit définitivement raidi via ses unions avec le reste de la structure, pendant un temps de service inférieur à 2 ans, composé des travaux suivants: extraction de terres avec des moyens mécaniques, via perforation de la paroi moulée et du terrain, avec tubage de 114 mm de diamètre extérieur; introduction de 3 câbles formés de cordons tressés en acier de 0,6" (15,2 mm) de diamètre nominal, graissés et gainés dans un tube en PE; injection sous pression via le système d'injection globale et unitaire (IGU), de coulis de ciment CEM I 42,5N, avec un rapport eau/ciment de 0,4, dosé au poids, pour la protection et la réalisation d'un bulbe; fixation des câbles à la tête d'ancrage formée d'une plaque d'appui et d'une cale en acier; tension des câbles avec un cric de tension multifilaire et une centrale hydraulique, une fois le coulis de ciment pris; scellement de la perforation et mise en service, et chargement manuel des décombres dans le camion ou la benne. | ||
Prix |
|
Exportation |
 |
UNITÉ D'OUVRAGE GSB210: ANCRAGE PROVISOIRE D'UNE PAROI MOULÉE.
CLAUSES TECHNIQUES

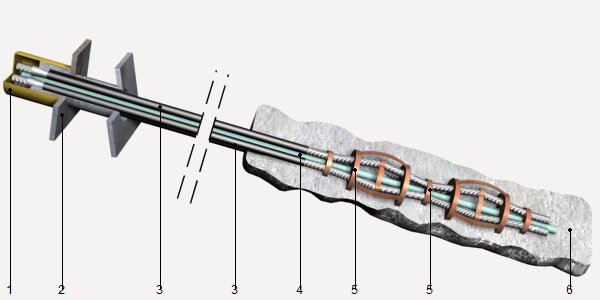

Ancrage provisoire de paroi moulée au terrain, avec inclinaison de 30° par rapport au plan horizontal, allant jusqu'à 17,5 m de longueur, pour assurer la stabilité de la paroi moulée pendant les travaux d'excavation des terres, jusqu'à ce que le mur soit définitivement raidi via ses unions avec le reste de la structure, pendant un temps de service inférieur à 2 ans, composé des travaux suivants: extraction de terres avec des moyens mécaniques, via perforation de la paroi moulée et du terrain, avec tubage de 114 mm de diamètre extérieur; introduction de 3 câbles formés de cordons tressés en acier de 0,6" (15,2 mm) de diamètre nominal, graissés et gainés dans un tube en PE; injection sous pression via le système d'injection globale et unitaire (IGU), de coulis de ciment CEM I 42,5N, avec un rapport eau/ciment de 0,4, dosé au poids, pour la protection et la réalisation d'un bulbe; fixation des câbles à la tête d'ancrage formée d'une plaque d'appui et d'une cale en acier; tension des câbles avec un cric de tension multifilaire et une centrale hydraulique, une fois le coulis de ciment pris; scellement de la perforation et mise en service, et chargement manuel des décombres dans le camion ou la benne.
NORME APPLIQUÉE
Exécution, contrôle et documentation: NF EN 1537. Exécution des travaux géotechniques spéciaux. Tirants d'ancrage.
CRITÈRE POUR LE MÉTRÉ
Longueur mesurée de la face d'appui de la tête d'ancrage jusqu'à l'extrémité du bulbe, selon documentation graphique du Projet.
CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE
DE L'ÉLÉMENT PORTEUR.
Les terres auront été extraites par la face intérieure de la paroi moulée jusqu'à la cote nécessaire.
DU SOUS-TRAITANT.
Il présentera un document prouvant la capacité technique de l'entreprise exécutrice,
PROCESSUS D'EXÉCUTION
PHASES D'EXÉCUTION.
Perforation de l'écran et du terrain. Mise en place des câbles. Injection du coulis. Mise en place de la tête d'ancrage. Fixation des câbles à la tête d'ancrage. Tension des câbles. Scellement de la perforation. Détente. Nettoyage des restes générés. Chargement manuel des décombres dans le camion ou la benne.
CLAUSES DE FINALISATION.
L'ancrage maintiendra sa raideur pendant sa vie utile.
CRITÈRE POUR LE MÉMOIRE
On mesurera la longueur totale du câble des ancrages exécutés selon les spécifications du Projet.
