| Prise de terre avec piquet | ||
| TLT050 | Prise de terre avec piquet | |
|

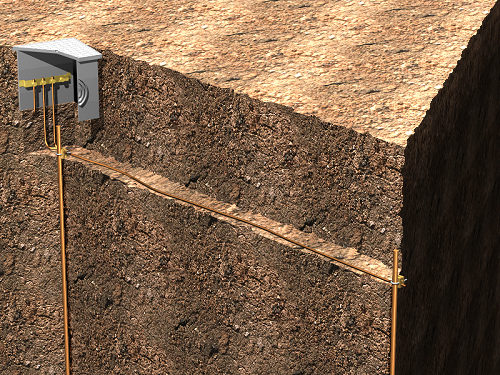

Prise de terre avec deux piquets en acier cuivré de 2 m de longueur chacun. | ||
Prix |
|
Exportation |
 |
UNITÉ D'OUVRAGE TLT050: PRISE DE TERRE AVEC PIQUET.
CLAUSES TECHNIQUES
Prise de terre composée de deux piquets en acier cuivré de 2 m de longueur chacun, enfoncés dans le terrain, unis avec câble conducteur en cuivre de 25 mm² de section, connectés à barrette de mesure, dans un regard en polypropylène de 30x30 cm. Comprend le boulon en U pour la connexion du piquet au conducteur de terre et les additifs pour diminuer la résistivité du terrain.
NORME APPLIQUÉE
Installation: NF C 15-100. Installations électriques à basse tension.
CRITÈRE POUR LE MÉTRÉ
Nombre d'unités prévues, selon documentation graphique du Projet.
CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE
DE L'ÉLÉMENT PORTEUR.
On vérifiera que son emplacement correspond à celui du Projet.
DU SOUS-TRAITANT.
L'installateur électricien présentera un document prouvant qu'il est habilité pour les travaux de basse tension type B2, BC ou BR.
PROCESSUS D'EXÉCUTION
PHASES D'EXÉCUTION.
Implantation. Enfoncement des piquets. Mise en place du regard. Connexion des piquets au conducteur de terre. Connexion au réseau de terre. Montage, connexion et contrôle de son bon fonctionnement.
CLAUSES DE FINALISATION.
Les contacts seront dûment protégés pour garantir une continuité et une connexion correcte.
CONSERVATION ET MAINTENANCE.
Tous les éléments seront protégés des coups, des matériaux agressifs, de l'humidité et de la saleté.
CRITÈRE POUR LE MÉMOIRE
On mesurera le nombre d'unités réellement exécutées selon les spécifications du Projet.
CRITÈRE D'ÉVALUATION ÉCONOMIQUE
Le prix ne comprend ni l'excavation ni le remblai de l'arrière.
