AAV040

U

Regard à chute vertical accompagnée.

579,17€

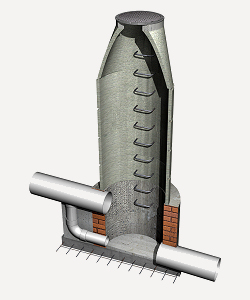

Regard à chute vertical accompagnée, de 0,80 m de diamètre intérieur et de 1,6 m de hauteur utile intérieure, en maçonnerie de brique pleine en terre cuite de 1 pied d'épaisseur placé avec du mortier de ciment, industriel, M-5, enduit et repassage par l'intérieur avec du mortier de ciment, industriel, avec additif hydrofuge, M-15 et éléments préfabriqués en béton massif, sur une dalle de 25 cm d'épaisseur en béton armé C35/45 (XC3(F) + XA2(F); D20; S2; Cl 0,2) légèrement renforcée avec un treillis électrosoudé, avec fermeture de couvercle circulaire et cadre en fonte classe B-125 selon NF EN 124, installé dans trottoirs, zones piétonnes ou parkings communautaires.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt10haf030hOog

Béton C35/45 (XC3(F) + XA2(F); D20; S2; Cl 0,2), prêt à l'emploi, selon NF EN 206-1.

0,507

m³

141,50

71,74

mt07ame030dkc

Treillis soudé ST 35 100x300 mm, avec fils de fer longitudinaux de 7 mm de diamètre et fils de fer transversaux de 7 mm de diamètre, acier Fe E 500, selon NF A35-080-2.

1,690

m²

4,63

7,82

mt10hmf030B

Béton massif C30/37 (X0(F); D20; S2; Cl 0,4), prêt à l'emploi, selon NF EN 206-1.

0,111

m³

105,90

11,75

mt04lmb010a

Brique pleine en terre cuite élaborée mécaniquement à revêtir, 29x14x5 cm, selon NF EN 771-1.

157,500

U

0,29

45,68

mt08aaa010a

Eau.

0,060

m³

1,50

0,09

mt09mif010ca

Mortier industriel pour maçonnerie, de ciment, couleur gris, catégorie M-5 (résistance à la compression 5 N/mm²), fourni en sacs, selon NF EN 998-2.

0,237

t

32,25

7,64

mt09mif010la

Mortier industriel pour maçonnerie, de ciment, couleur gris, avec additif hydrofuge, catégorie M-15 (résistance à la compression 15 N/mm²), fourni en sacs, selon NF EN 998-2.

0,094

t

39,80

3,74

mt36tie010ig

Tube en PVC, série B, de 200 mm de diamètre et 3,9 mm d'épaisseur, avec extrémité évasée, selon NF EN 1329-1, avec le prix incrémenté de 30% en concept d'accessoires et pièces spéciales.

1,300

m

15,59

20,27

mt10hmf030p

Béton massif C20/25 (X0(F); D20; S2; Cl 1,0), prêt à l'emploi, selon NF EN 206-1.

0,151

m³

105,50

15,93

mt46phm010a

Anneau préfabriqué en béton massif, pour puits, assemblage rigide emboîté avec joint en caoutchouc, selon NF EN 1917, de 80 cm de diamètre intérieur et 50 cm de hauteur, résistance à la compression supérieure à 250 kg/cm².

1,000

U

25,52

25,52

mt46phm020a

Cône asymétrique pour margelle de puits, préfabriqué en béton massif, assemblage rigide emboîté avec joint en caoutchouc, selon NF EN 1917, de 80 à 60 cm de diamètre intérieur et 60 cm de hauteur, résistance à la compression supérieure à 250 kg/cm².

1,000

U

41,67

41,67

mt46tpr010a

Couvercle circulaire et cadre en fonte ductile de 660 mm de diamètre extérieur et 40 mm de hauteur, passage libre de 550 mm, pour puits, classe B-125 selon NF EN 124. Couvercle revêtu d'une peinture bitumineuse et cadre sans fermeture ni joint.

1,000

U

47,00

47,00

mt46phm050

Échelon en polypropylène préformé en U, pour puits, de 330x160 mm, section transversale de D=25 mm, selon NF EN 1917.

4,000

U

4,65

18,60

mq04cag010a

Camion grue de jusqu'à 6 t.

0,230

h

49,45

11,37

mo041

Compagnon professionnel III/CP2 VRD espaces publics.

6,278

h

24,11

151,36

mo087

Ouvrier professionnel II/OP VRD espaces publics.

4,095

h

21,40

87,63

Coûts directs complémentaires

2,000

%

567,81

11,36

Coût d'entretien décennal: 28,96€ les 10 premières années.

Montant total HT:

579,17

UNITÉ D'OUVRAGE AAV040: REGARD À CHUTE VERTICAL ACCOMPAGNÉE.

CLAUSES TECHNIQUES

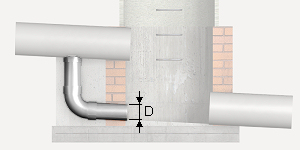

Réalisation d'un regard à chute vertical accompagnée constitué de maçonnerie de brique pleine en terre cuite de 1 pied d'épaisseur et éléments préfabriqués en béton massif, de 0,80 m de diamètre intérieur et de 1,6 m de hauteur utile intérieure, constitué de: dalle de 25 cm d'épaisseur en béton armé C35/45 (XC3(F) + XA2(F); D20; S2; Cl 0,2) légèrement renforcée avec un treillis électrosoudé ST 35 100x300 mm en acier FE E 500; déviation intérieure dans le collecteur d'entrée avec un tuyau en PVC de 200 mm de diamètre; départ d'un puits de 0,5 m de hauteur construit en maçonnerie de brique pleine en terre cuite de 29x14x5 cm, placé avec du mortier de ciment, industriel, M-5, de 1 cm d'épaisseur, enduit et repassage par l'intérieur avec du mortier de ciment, industriel, avec additif hydrofuge, M-15 formant des arêtes et des coins arrondis pour la mise en place des collecteurs, préparé avec un joint en caoutchouc pour recevoir postérieurement les anneaux préfabriqués en béton massif à bord à rainure et languette; anneau préfabriqué en béton massif, pour puits, assemblage rigide emboîté avec joint en caoutchouc, selon NF EN 1917, de 80 cm de diamètre intérieur et 50 cm de hauteur, résistance à la compression supérieure à 250 kg/cm² et finalement comme arrêt supérieur un cône asymétrique pour margelle de puits, préfabriqué en béton massif, assemblage rigide emboîté avec joint en caoutchouc, selon NF EN 1917, de 80 à 60 cm de diamètre intérieur et 60 cm de hauteur, résistance à la compression supérieure à 250 kg/cm², avec fermeture de couvercle circulaire et cadre en fonte classe B-125 selon NF EN 124, installé dans trottoirs, zones piétonnes ou parkings communautaires. Comprend la préparation du fond de l'excavation, la réalisation d'une cunette dans le fond du regard avec béton massif C30/37 (X0(F); D20; S2; Cl 0,4), le raccord et le jointoiement de la rencontre des collecteurs avec le regard et scellage des joints avec du mortier, la mise en place des échelons, l'anneau supérieur, la mise en place du cadre, l'ajustement entre le couvercle et le cadre et l'arase du couvercle avec le revêtement. Totalement monté, connecté et testé. Ne comprend pas l'excavation ni le remblai sur l'arrière.

NORME APPLIQUÉE

Élaboration, transport et mise en oeuvre du béton:

CRITÈRE POUR LE MÉTRÉ

Nombre d'unités prévues, selon documentation graphique du Projet.

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CONSERVATION ET MAINTENANCE.

Il sera protégé des coups, spécialement pendant le remblayage et le compactage des granulats, et du trafic lourd.

CRITÈRE POUR LE MÉMOIRE

On mesurera le nombre d'unités réellement exécutées selon les spécifications du Projet.

Code CED

Déchets générés

Poids (kg)

Volume (l)

17 01 01

Béton (bétons, mortiers et préfabriqués).

18,625

12,417

17 04 05

Fer et acier.

0,261

0,124

17 01 02

Briques.

59,811

47,849

17 02 03

Plastique.

0,324

0,540

Déchets générés:

79,021

60,930

15 01 01

Emballages en papier en en carton.

2,909

3,879

17 02 03

Plastique.

0,240

0,400

17 02 01

Bois.

9,444

8,585

Emballages:

12,593

12,864

Total déchets:

91,614

73,794
