AAB030

U

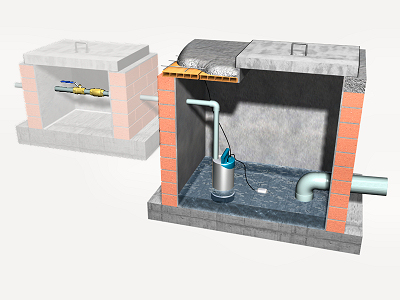

Regard de pompage en maçonnerie.

4.183,00€

Regard de pompage, en ouvrage de maçonnerie, démontable, de dimensions intérieures 100x100x100 cm, avec dalle en béton armé C35/45 (XC3(F) + XA2(F); D20; S2; Cl 0,2) et couvercle préfabriqué de béton armé, ensemble de deux pompes égales, l'une d'elles de réserve, chacune d'entre elles étant une électropompe submersible pour dénoyage des eaux propres ou légèrement chargées, construite en fonte de fer, d'une puissance de 1,1 kW.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt10hmf030B

Béton massif C30/37 (X0(F); D20; S2; Cl 0,4), prêt à l'emploi, selon NF EN 206-1.

0,374

m³

105,90

39,61

mt04lmb010a

Brique pleine en terre cuite élaborée mécaniquement à revêtir, 29x14x5 cm, selon NF EN 771-1.

300,000

U

0,29

87,00

mt08aaa010a

Eau.

0,075

m³

1,50

0,11

mt09mif010ca

Mortier industriel pour maçonnerie, de ciment, couleur gris, catégorie M-5 (résistance à la compression 5 N/mm²), fourni en sacs, selon NF EN 998-2.

0,276

t

32,25

8,90

mt11ppl030b

Coude 87°30' en PVC lisse, D=160 mm.

1,000

U

10,57

10,57

mt09mif010la

Mortier industriel pour maçonnerie, de ciment, couleur gris, avec additif hydrofuge, catégorie M-15 (résistance à la compression 15 N/mm²), fourni en sacs, selon NF EN 998-2.

0,141

t

39,80

5,61

mt04lvg020b

Panneau creux en terre cuite à rainure et languette, à revêtir, 80x25x3 cm.

4,000

U

1,50

6,00

mt07ame030che

Treillis soudé ST 20 150x300 mm, avec fils de fer longitudinaux de 6 mm de diamètre et fils de fer transversaux de 7 mm de diamètre, acier Fe E 500, selon NF A35-080-2.

0,544

m²

2,86

1,56

mt07aco020i

Séparateur homologué pour dalles pleines.

4,000

U

0,08

0,32

mt10haf030hOog

Béton C35/45 (XC3(F) + XA2(F); D20; S2; Cl 0,2), prêt à l'emploi, selon NF EN 206-1.

0,143

m³

141,50

20,23

mt11var100

Ensemble des éléments nécessaires pour garantir la fermeture hermétique au passage des odeurs méphitiques dans les regards d'assainissement, composé: d'angulaires et de plaques métalliques avec leurs éléments de fixation et d'ancrage, d'un joint en néoprène, d'huile et autres accessoires.

1,000

U

8,25

8,25

mt11arf010f

Couvercle en béton armé préfabriqué, 96x96x5 cm.

1,000

U

46,00

46,00

mt36bom050a

Conduit d'impulsion des eaux résiduelles réalisé avec tube en PVC pour pression de 6 atm, de 40 mm de diamètre, avec extrémité évasée, selon NF EN 1452.

4,000

m

1,81

7,24

mt36bom051a

Répercussion, par m de tuyauterie, d'accessoires, d'assemblages et de pièces spéciales pour un tube en PVC pour pression de 6 atm, de 40 mm de diamètre.

4,000

U

0,54

2,16

mt37vre010b

Clapet de non retour, avec filet GAS de 1 1/2".

2,000

U

89,70

179,40

mt37svc010l

Vanne à opercule en laiton fondu, à visser, de 1 1/2".

2,000

U

19,97

39,94

mt36bse150aa

Électropompe submersible pour dénoyage des eaux propres ou légèrement chargées, construite en fonte de fer, d'une puissance de 1,1 kW, pour une hauteur maximale en immersion de 20 m, température maximale du liquide conduit 40°C, taille maximale de passage des solides 6 mm, avec corps d'impulsion, impulseur, carcasse et couvercle du moteur de fonte de fer GG25, axe du moteur d'acier inoxydable AISI 420, fermeture mécanique de carbure de silice/silice, moteur asynchrone à 2 pôles, isolation classe H, pour alimentation monophasée à 230 V et 50 Hz de fréquence, protection IP 68, câble de connexion et tableau électrique avec double condensateur et disjoncteur magnéto-thermique.

2,000

U

1.353,30

2.706,60

mt36bse007a

Kit de descente et ancrage automatique pour électropompe submersible, de fonte de fer.

2,000

U

261,30

522,60

mt36bse006a

Régulateur de niveau pour eaux propres.

2,000

U

20,37

40,74

mt36bom020

Accessoires pour installation de pompe submersible portable, pour dénoyage des eaux, installée dans un regard enterré et connexion au réseau d'évacuation.

2,000

U

22,45

44,90

mt36bom060a

Installation de pompe submersible portable, pour dénoyage des eaux, dans un regard enterré et connexion au réseau électrique.

2,000

U

15,00

30,00

mo020

Compagnon professionnel III/CP2 construction.

3,865

h

24,11

93,19

mo077

Ouvrier professionnel II/OP construction.

0,343

h

21,40

7,34

mo113

Ouvrier d'exécution I/OE1 construction.

3,949

h

20,14

79,53

mo008

Compagnon professionnel III/CP2 plombier.

1,830

h

24,91

45,59

mo107

Ouvrier professionnel II/OP plombier.

1,830

h

21,36

39,09

mo003

Compagnon professionnel III/CP2 électricien.

1,144

h

24,91

28,50

Coûts directs complémentaires

2,000

%

4.100,98

82,02

Coût d'entretien décennal: 209,15€ les 10 premières années.

Montant total HT:

4.183,00

UNITÉ D'OUVRAGE AAB030: REGARD DE POMPAGE EN MAÇONNERIE.

CLAUSES TECHNIQUES

Réalisation de regard de pompage enterré, de dimensions intérieures 100x100x100 cm, construite en maçonnerie de brique pleine en terre cuite, de 1/2 pied d'épaisseur, pose avec du mortier de ciment, industriel, M-5, sur dallage en béton massif C30/37 (X0(F); D20; S2; Cl 0,4) de 15 cm d'épaisseur, enduit et repassé intérieurement avec du mortier de ciment, industriel, avec additif hydrofuge, M-15 en formant des arêtes et des coins arrondis, avec siphon formé par un coude de 87°30' en PVC long, fermé dans la partie supérieure avec un panneau céramique creux à rainure et languette, dalle en béton C35/45 (XC3(F) + XA2(F); D20; S2; Cl 0,2) de 20 cm d'épaisseur armée avec un treillis soudé et couvercle préfabriqué en béton armé avec fermeture hermétique au passage des odeurs méphitiques, ensemble de deux pompes égales, l'une d'elles de réserve, chacune d'entre elles étant une électropompe submersible pour dénoyage des eaux propres ou légèrement chargées, construite en fonte de fer, d'une puissance de 1,1 kW, pour une hauteur maximale en immersion de 20 m, température maximale du liquide conduit 40°C, taille maximale de passage des solides 6 mm, avec corps d'impulsion, impulseur, carcasse et couvercle du moteur de fonte de fer GG25, axe du moteur d'acier inoxydable AISI 420, fermeture mécanique de carbure de silice/silice, moteur asynchrone à 2 pôles, isolation classe H, pour alimentation monophasée à 230 V et 50 Hz de fréquence, protection IP 68, câble de connexion et tableau électrique avec double condensateur et disjoncteur magnéto-thermique, kit de descente et ancrage automatique, connectées aux conduits d'impulsion d'eaux résiduelles réalisés avec tuyau en PVC. Comprend accessoires, unions et pièces spéciales pour l'installation de deux pompes et sa connexion aux réseaux électriques et d'assainissement, les connexions des conduites et les arrêts. Totalement monté, connecté et testé sans inclure l'excavation ni le remblayage de l'arrière.

NORME APPLIQUÉE

Élaboration, transport et mise en oeuvre du béton:

CRITÈRE POUR LE MÉTRÉ

Nombre d'unités prévues, selon documentation graphique du Projet.

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CONSERVATION ET MAINTENANCE.

Il sera protégé des coûts et des obstructions. Toutes les bouches seront couvertes pour éviter les accidents.

CRITÈRE POUR LE MÉMOIRE

On mesurera le nombre d'unités réellement exécutées selon les spécifications du Projet.

Code CED

Déchets générés

Poids (kg)

Volume (l)

17 01 01

Béton (bétons, mortiers et préfabriqués).

20,885

13,923

17 01 02

Briques.

113,925

91,140

17 01 03

Tuiles et matériaux céramiques.

1,344

1,075

17 04 05

Fer et acier.

0,060

0,029

Déchets générés:

136,214

106,167

15 01 01

Emballages en papier en en carton.

7,062

9,416

17 02 03

Plastique.

0,417

0,695

17 02 01

Bois.

17,347

15,770

Emballages:

24,826

25,881

Total déchets:

161,040

132,048
