AAO020

U

Puits drainant, en béton.

542,09€

Regard de drainage d'éléments préfabriqués en béton massif, de 1,00 m de diamètre, hauteur 1,5 m, avec dispositifs de couverture et de fermeture, installé dans trottoirs, zones piétonnes ou parkings communautaires.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt10haf030hOog

Béton C35/45 (XC3(F) + XA2(F); D20; S2; Cl 0,2), prêt à l'emploi, selon NF EN 206-1.

0,450

m³

141,50

63,68

mt07ame030dkc

Treillis soudé ST 35 100x300 mm, avec fils de fer longitudinaux de 7 mm de diamètre et fils de fer transversaux de 7 mm de diamètre, acier Fe E 500, selon NF A35-080-2.

1,750

m²

4,63

8,10

mt46phm010b

Anneau préfabriqué en béton massif, pour puits, assemblage rigide emboîté avec joint en caoutchouc, selon NF EN 1917, de 100 cm de diamètre intérieur et 50 cm de hauteur, résistance à la compression supérieure à 250 kg/cm².

1,000

U

39,59

39,59

mt46phm020b

Cône asymétrique pour margelle de puits, préfabriqué en béton massif, assemblage rigide emboîté avec joint en caoutchouc, selon NF EN 1917, de 100 à 60 cm de diamètre intérieur et 60 cm de hauteur, résistance à la compression supérieure à 250 kg/cm².

1,000

U

55,92

55,92

mt46tpr010a

Couvercle circulaire et cadre en fonte ductile de 660 mm de diamètre extérieur et 40 mm de hauteur, passage libre de 550 mm, pour puits, classe B-125 selon NF EN 124. Couvercle revêtu d'une peinture bitumineuse et cadre sans fermeture ni joint.

1,000

U

47,00

47,00

mt46phm050

Échelon en polypropylène préformé en U, pour puits, de 330x160 mm, section transversale de D=25 mm, selon NF EN 1917.

4,000

U

4,65

18,60

mt10hmf030j

Béton massif C16/20 (X0(F); D20; S2; Cl 1,0), prêt à l'emploi, selon NF EN 206-1.

1,350

m³

98,70

133,25

mt46phm060

Joint expansif de structure massive, selon NF EN 681-1.

1,000

m

3,21

3,21

mq04cag010a

Camion grue de jusqu'à 6 t.

0,230

h

49,45

11,37

mo020

Compagnon professionnel III/CP2 construction.

4,359

h

24,11

105,10

mo113

Ouvrier d'exécution I/OE1 construction.

2,266

h

20,14

45,64

Coûts directs complémentaires

2,000

%

531,46

10,63

Coût d'entretien décennal: 27,10€ les 10 premières années.

Montant total HT:

542,09

UNITÉ D'OUVRAGE AAO020: PUITS DRAINANT, EN BÉTON.

CLAUSES TECHNIQUES

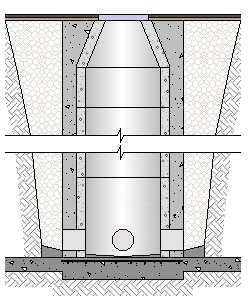

Fourniture et montage d'un regard de drainage composé d'éléments préfabriqués en béton massif, de 1,00 m de diamètre intérieur et de 1,5 m de hauteur utile intérieure, formé par: dallage de 25 cm d'épaisseur en béton armé C35/45 (XC3(F) + XA2(F); D20; S2; Cl 0,2) légèrement armé avec un treillis soudé ST 35 100x300 mm en acier FE E 500, disposée dans la face supérieure du dallage; cône asymétrique pour margelle de puits, préfabriqué en béton massif, assemblage rigide emboîté avec joint en caoutchouc, selon NF EN 1917, de 100 à 60 cm de diamètre intérieur et 60 cm de hauteur, résistance à la compression supérieure à 250 kg/cm²; anneau préfabriqué en béton massif, pour puits, assemblage rigide emboîté avec joint en caoutchouc, selon NF EN 1917, de 100 cm de diamètre intérieur et 50 cm de hauteur, résistance à la compression supérieure à 250 kg/cm², avec fermeture de cadre et couvercle en fonte classe B-125 selon NF EN 124, installé dans trottoirs, zones piétonnes ou parkings communautaires. Comprend l'anneau supérieur, le matériau pour connexions et arrêts, la réalisation des trous, la formation d'une cunette dans le fond du regard, le joint expansif pour scellage des joints, la mise en place des distanceurs, la pose du cadre et l'ajustement entre le couvercle et le cadre avec un matériau élastomère. Totalement monté, connecté et testé. Ne comprend ni l'excavation, ni les pompes de dénoyage, ni le remblai périmétrique postérieur.

NORME APPLIQUÉE

Élaboration, transport et mise en oeuvre du béton:

CRITÈRE POUR LE MÉTRÉ

Nombre d'unités prévues, selon documentation graphique du Projet.

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PHASES D'EXÉCUTION.

Implantation et tracé du puits en plan et en élévation. Suppression des terres lâches du fond de l'excavation. Mise en place du treillis soudé. Coulage et compactage du béton pour la réalisation du dallage. Montage des pièces prémoulées. Raccord et jointoiement des collecteurs au puits. Scellage des joints. Réalisation du trou. Nettoyage de la surface. Mise en place des pattes. Coulage et compactage du béton en remblai de l'arrière du regard. Mise en place d'un cadre, d'un tampon et d'accessoires.

CONSERVATION ET MAINTENANCE.

Il sera protégé des coups, spécialement pendant le remblayage et le compactage des granulats, et du trafic lourd.

CRITÈRE POUR LE MÉMOIRE

On mesurera le nombre d'unités réellement exécutées selon les spécifications du Projet.

Code CED

Déchets générés

Poids (kg)

Volume (l)

17 01 01

Béton (bétons, mortiers et préfabriqués).

12,052

8,035

17 04 05

Fer et acier.

0,270

0,129

Déchets générés:

12,322

8,163

15 01 01

Emballages en papier en en carton.

0,072

0,096

Total déchets:

12,394

8,259
