Envoyer une suggestion | Exportation: |
|
|
AAA010 |
m |
Caniveau. |
207,54€ |
||
|

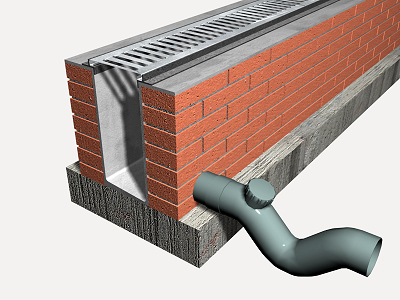

Caniveau en maçonnerie, de 200 mm de largeur intérieur et 400 mm de hauteur, avec grille en acier galvanisé, classe A-15 selon NF EN 124 et NF EN 1433. |
|||||
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt10hmf030p |
Béton massif C20/25 (X0(F); D20; S2; Cl 1,0), prêt à l'emploi, selon NF EN 206-1. |
0,936 |
m³ |
105,50 |
98,75 |
|
mt04lmb010a |
Brique pleine en terre cuite élaborée mécaniquement à revêtir, 29x14x5 cm, selon NF EN 771-1. |
66,000 |
U |
0,29 |
19,14 |
|
mt08aaa010a |
Eau. |
0,017 |
m³ |
1,50 |
0,03 |
|
mt09mif010ca |
Mortier industriel pour maçonnerie, de ciment, couleur gris, catégorie M-5 (résistance à la compression 5 N/mm²), fourni en sacs, selon NF EN 998-2. |
0,061 |
t |
32,25 |
1,97 |
|
mt09mif010la |
Mortier industriel pour maçonnerie, de ciment, couleur gris, avec additif hydrofuge, catégorie M-15 (résistance à la compression 15 N/mm²), fourni en sacs, selon NF EN 998-2. |
0,030 |
t |
39,80 |
1,19 |
|
mt11rej020a |
Cadre et grille en acier galvanisé, de 200 mm de largeur et 500 mm de longueur, pour caniveau de 200 mm de largeur intérieur et 400 mm de hauteur, classe A-15 selon NF EN 124 et NF EN 1433. |
2,000 |
U |
8,44 |
16,88 |
|
mt11var120b |
Siphon en ligne en PVC, couleur gris, démontable, avec assemblage mâle/femelle, de 110 mm de diamètre. |
0,200 |
U |
37,31 |
7,46 |
|
mo041 |
Compagnon professionnel III/CP2 VRD espaces publics. |
1,507 |
h |
24,11 |
36,33 |
|
mo087 |
Ouvrier professionnel II/OP VRD espaces publics. |
1,015 |
h |
21,40 |
21,72 |
|
Coûts directs complémentaires |
2,000 |
% |
203,47 |
4,07 |
|
|
Coût d'entretien décennal: 10,38€ les 10 premières années. |
Montant total HT: |
207,54 |
|||
Cahier des charges
|
UNITÉ D'OUVRAGE AAA010: CANIVEAU. CLAUSES TECHNIQUES Réalisation de caniveau avec parois en maçonnerie de brique pleine en terre cuite, placé avec du mortier de ciment, industriel, M-5, enduite de ciment et repassée intérieurement avec du mortier de ciment, industriel, avec additif hydrofuge, M-15, avec grille et cadre en acier galvanisé, de 200 mm de largeur intérieur et 400 mm de hauteur, classe A-15 selon NF EN 124 et NF EN 1433, réalisé sur un dallage en béton massif C20/25 (X0(F); D20; S2; Cl 1,0) de 15 cm d'épaisseur. Comprend les pièces spéciales, la mise en place, le siphon en ligne démontable placé à la sortie du caniveau pour garantir le scellage hydraulique, en incluant le remblai sur l'arrière avec du béton et sans comprendre l'excavation. Totalement monté, connecté au réseau général de tout-à-l'égout et testé. NORME APPLIQUÉE Élaboration, transport et mise en oeuvre du béton: NF EN 206-1. Béton. Partie 1: Spécification, performances, production et conformité. NF EN 13670. Exécution des structures en béton. NF P 18-201. DTU 21. Travaux de bâtiment. Exécution des ouvrages en béton. CRITÈRE POUR LE MÉTRÉ Longueur moyenne en projection horizontale, selon documentation graphique du Projet. CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE DE L'ÉLÉMENT PORTEUR. On vérifiera que l'emplacement et le parcours correspondent à ceux du Projet. PROCESSUS D'EXÉCUTION PHASES D'EXÉCUTION. Implantation et tracé de la bouche d'écoulement. Suppression des terres lâches dans le fond préalablement excavé. Coulage et compactage du béton pour la réalisation du dallage. Réalisation de l'ouvrage en maçonnerie avec des briques, préalablement humidifiées, placées avec du mortier. Réalisation de trous pour la connexion des tubes. Raccord et jonction de la tuyauterie à la bouche d'écoulement. Mise en place du siphon en ligne. Enduit et repassage par l'intérieur avec un mortier de ciment, en arrondissant les angles. Remblayage de l'arrière. Mise en place du cadre et de la grille. CLAUSES DE FINALISATION. Il sera connecté au réseau d'assainissement du bâtiment, en s'assurant de son étanchéité et de sa circulation. CONSERVATION ET MAINTENANCE. Il sera protégé des obstructions et du trafic pesant. CRITÈRE POUR LE MÉMOIRE On mesurera, en projection horizontale, la longueur réellement exécutée selon les spécifications du Projet. |
Déchets générés
|
Code CED |
Déchets générés |
Poids (kg) |
Volume (l) |
|
17 01 01 |
Béton (bétons, mortiers et préfabriqués). |
10,191 |
6,794 |
|
17 01 02 |
Briques. |
25,064 |
20,051 |
|
17 02 03 |
Plastique. |
0,002 |
0,003 |
|
Déchets générés: |
35,257 |
26,849 |
|
|
15 01 01 |
Emballages en papier en en carton. |
0,788 |
1,051 |
|
17 02 03 |
Plastique. |
0,088 |
0,147 |
|
17 02 01 |
Bois. |
3,738 |
3,398 |
|
Emballages: |
4,614 |
4,596 |
|
|
Total déchets: |
39,871 |
31,444 |
