AUC010 |
m² |
Couverture métallique. |
62,23€ |
|

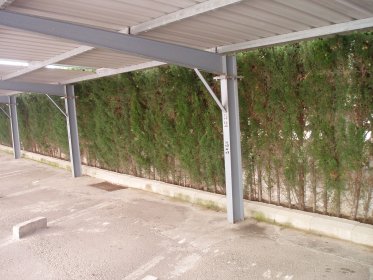

Structure pour couverture de places de parking situées à l'air libre, composée de: fondation en béton armé, réalisée avec béton C25/30 (XC1(F); D10; S3; Cl 0,4) prêt à l'emploi, et coulage depuis le camion, et acier Fe E 500; portiques en acier S275JR, dans des profilés laminés à chaud et couverture métallique constituée de plaque profilée en acier galvanisé de 0,6 mm d'épaisseur. |
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt10hmf030d |
Béton massif C12/15 (X0(F); D20; S2; Cl 1,0), prêt à l'emploi, selon NF EN 206-1. |
0,010 |
m³ |
97,10 |
0,97 |
|
mt10haf030fOEc |
Béton C25/30 (XC1(F) D10; S3; Cl 0,4), prêt à l'emploi, selon NF EN 206-1. |
0,100 |
m³ |
133,00 |
13,30 |
|
mt07aco050c |
Barres en acier haute adhérence, Fe E 500, fourni sur chantier en barres brutes, de divers diamètres. |
4,000 |
kg |
1,05 |
4,20 |
|
mt07aco020a |
Séparateur homologué pour fondations. |
0,800 |
U |
0,13 |
0,10 |
|
mt07ala010de |
Acier laminé NF EN 10025 S275JR, en profilés laminés à chaud, pièces simples, pour applications structurales, finition avec impression antioxydante. Travaillé et monté en atelier, à placer sur site. |
17,500 |
kg |
0,93 |
16,28 |
|
mt27pfi010 |
Impression à séchage rapide, formulée avec résines alkydiques modifiées et phosphate de zinc. |
0,167 |
l |
4,80 |
0,80 |
|
mt13ccg010a |
Tôle profilée en acier galvanisé, épaisseur 0,6 mm. |
1,050 |
m² |
6,25 |
6,56 |
|
mt13ccg030d |
Vis autoformeuse de 6,5x70 mm d'acier inoxydable, avec rondelle. |
3,000 |
U |
0,50 |
1,50 |
|
mq01ret020b |
Rétro chargeuse sur pneus, de 70 kW. |
0,117 |
h |
36,52 |
4,27 |
|
mq08sol010 |
Poste d'oxycoupage, avec acétylène comme combustible et oxygène comme comburant. |
0,012 |
h |
7,37 |
0,09 |
|
mq08sol020 |
Équipement et éléments auxiliaires pour soudure électrique. |
0,012 |
h |
3,10 |
0,04 |
|
mo042 |
Compagnon professionnel III/CP2 du béton. |
0,032 |
h |
25,90 |
0,83 |
|
mo089 |
Ouvrier professionnel II/OP du béton. |
0,032 |
h |
23,03 |
0,74 |
|
mo018 |
Compagnon professionnel III/CP2 menuisier PVC et métal. |
0,216 |
h |
25,05 |
5,41 |
|
mo059 |
Ouvrier professionnel II/OP menuisier PVC et métal. |
0,216 |
h |
22,01 |
4,75 |
|
Coûts directs complémentaires |
4,000 |
% |
59,84 |
2,39 |
|
|
Coût d'entretien décennal: 8,71€ les 10 premières années. |
Montant total HT: |
62,23 |
|||
Cahier des charges
|
UNITÉ D'OUVRAGE AUC010: COUVERTURE MÉTALLIQUE. CLAUSES TECHNIQUES Fourniture et montage d'une structure pour couverture de places de parking situées à l'air libre, composée de: FONDATION: constituée de semelles et longrines en béton armé sur couche de béton de propreté, réalisées avec béton C25/30 (XC1(F); D10; S3; Cl 0,4) prêt à l'emploi, et coulage depuis le camion, et acier Fe E 500; PORTIQUES: constitués de poteaux, de poutres et de pannes en acier NF EN 10025 S275JR, de profilés laminés à chaud, via des assemblages soudés, avec impression anticorrosion réalisée en atelier; COUVERTURE: constituée de plaque profilée en acier galvanisé de 0,6 mm d'épaisseur, fixée à une panne structurale. Comprend l'excavation, les plaques d'ancrage à la fondation, les recouvrements, les accessoires de fixation, les arrêts latéraux, les joints d'étanchéité, les rencontres et les pièces spéciales d'arrêt. Travaillé et monté en atelier et placé in situ. NORME APPLIQUÉE Élaboration, transport et mise en oeuvre du béton:
Exécution:
CRITÈRE POUR LE MÉTRÉ Surface mesurée en grandeur nature, selon documentation graphique du Projet. CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE CLIMATIQUES. Les travaux de bétonnage seront suspendus en cas de pluie intense, de neige, de vent excessif, si la température ambiante dépasse 40°C ou s'il est prévu que la température descende sous 0°C dans les 48 heures prochaines. DU SOUS-TRAITANT. On disposera d'une série de moyens sur le chantier, en prévision d'éventuels changements brusques des conditions ambiantes pendant le bétonnage ou la période suivante de prise, le bétonnage des différents éléments ne pouvant être commencé sans l'autorisation écrite du directeur de l'exécution de l'ouvrage. PROCESSUS D'EXÉCUTION PHASES D'EXÉCUTION. Excavation des terres. Réalisation de la couche de béton de propreté. Mise en place de l'armature de la fondation. Coulage et compactage du béton. Mise en place et nivellement des plaques d'ancrage. Séchage du béton. Implantation et marquage des axes des poteaux. Réalisation de la structure métallique des portiques. Aplomb. Fixation de la tôle de couverture aux portiques. Réalisation des rencontres spéciales et des arrêts. CLAUSES DE FINALISATION. Son dimensionnement garantira la stabilité, avec une flèche minimale, de l'ensemble. Elle sera étanche à l'eau. Tous les composants métalliques auront une libre dilatation. CRITÈRE POUR LE MÉMOIRE On mesurera, en grandeur réelle, la surface réellement exécutée selon les spécifications du Projet. |
|||||||||||||||||
Déchets générés
|
Code CED |
Type |
Poids (kg) |
Volume (l) |
|
17 01 01 |
Béton (bétons, mortiers et préfabriqués). |
0,674 |
0,449 |
|
17 04 05 |
Fer et acier. |
0,903 |
0,430 |
|
17 09 04 |
Déchets mélangés de construction et de démolition distincts de ceux spécifiés dans les codes 17 09 01, 17 09 02 et 17 09 03. |
0,014 |
0,009 |
|
Déchets générés: |
1,591 |
0,889 |
|
|
17 02 03 |
Plastique. |
0,021 |
0,035 |
|
15 01 04 |
Emballages métalliques. |
0,007 |
0,012 |
|
Emballages: |
0,028 |
0,047 |
|
|
Total déchets: |
1,619 |
0,935 |
