GPH020

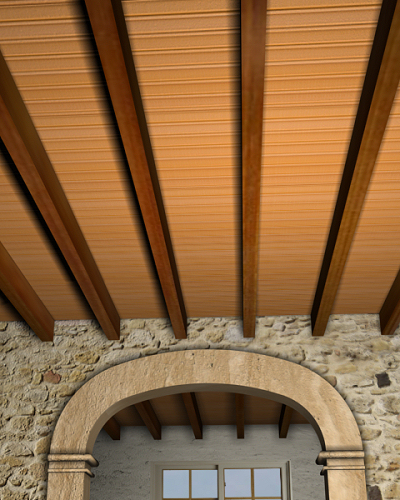

Plancher unidirectionnel avec poutrelles visibles.



127,14€

Plancher unidirectionnel en béton armé avec poutrelle visible, horizontal, hauteur libre d'étage de jusqu'à 3 m, épaisseur 16 cm, réalisé avec béton C20/25 (XC1(F); D12; S3; Cl 1,0) prêt à l'emploi, et coulage avec une benne, volume total de béton 0,058 m³/m², et acier Fe E 500 avec une quantité totale de 2 kg/m², sur système de coffrage partiel; poutrelle en béton visible, lisse; panneau creux en terre cuite visible, 60x23x3,5 cm; treillis soudé RAF R en acier Fe E 500, en couche de compression. N'inclut pas la répercussion des poteaux ni des poutres.



Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt08efu020a

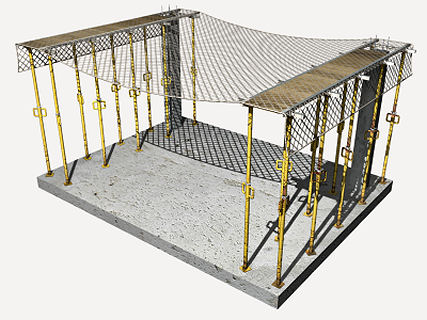

Système de coffrage partiel pour plancher unidirectionnel en béton armé, jusqu'à 3 m de hauteur d'étage libre, composé de: étais, poutrelles métalliques et surface coffrante en bois traitée renforcée avec tiges et profilés.

1,100

2,50

2,75

mt07bce030c

Panneau creux en terre cuite visible, 60x23x3,5 cm.

7,246

U

1,82

13,19

mt07vse020g

Poutrelle en béton visible, lisse, Lmoyenne = <3,9 m, 20x8 cm.

0,167

m

14,66

2,45

mt07vse020h

Poutrelle en béton visible, lisse, Lmoyenne = 3,9/4,8 m, 20x8 cm.

0,917

m

16,10

14,76

mt07vse020i

Poutrelle en béton visible, lisse, Lmoyenne = 4,8/5,5 m, 20x8 cm.

0,500

m

17,71

8,86

mt07aco050a

Barres en acier haute adhérence, Fe E 500, élaboré en atelier et mis en place in situ, de divers diamètres.

2,000

kg

1,05

2,10

mt07ame030aah

Treillis soudé RAF R 200x300 mm, avec fils de fer longitudinaux de 4,5 mm de diamètre et fils de fer transversaux de 4,5 mm de diamètre, acier Fe E 500, selon NF A35-024.

1,100

1,53

1,68

mt10haf030fODc

Béton C20/25 (XC1(F) D12; S3; Cl 1,0), prêt à l'emploi, selon NF EN 206-1.

0,058

89,92

5,22

mo041

Compagnon professionnel III/CP2 du béton.

0,989

h

25,51

25,23

mo087

Ouvrier professionnel II/OP du béton.

1,978

h

22,64

44,78



Moyens auxiliaires

2,000

%

121,02

2,42



Coûts indirects

3,000

%

123,44

3,70

Coût d'entretien décennal: 8,90€ les 10 premières années.



Montant total HT:

127,14



Cahier des charges

UNITÉ D'OUVRAGE GPH020: PLANCHER UNIDIRECTIONNEL AVEC POUTRELLES VISIBLES.


CLAUSES TECHNIQUES

Réalisation d'un plancher unidirectionnel en béton armé avec poutrelle visible, horizontal, avec une hauteur libre d'étage de jusqu'à 3 m, épaisseur 16 cm, réalisé avec béton C20/25 (XC1(F); D12; S3; Cl 1,0) prêt à l'emploi, et coulage avec une benne avec un volume total de béton de 0,058 m³/m², et acier Fe E 500 en zone de renfort au moments négatifs et de connecteurs de poutrelles et de chaînages, avec une quantité totale 2 kg/m²; système de coffrage partiel avec des butons, des étais métalliques et une surface coffrante en bois traitée et renforcée avec des baguettes et des profilés; poutrelle en béton visible, lisse, 20x8 cm; panneau creux en terre cuite visible, 60x23x3,5 cm; couche de compression de 4 cm d'épaisseur, avec une armature de répartition constituée de treillis soudé RAF R 200x300 mm en acier Fe E 500. Comprend les chaînages non structuraux. N'inclut pas la répercussion des poteaux ni des poutres.


NORME APPLIQUÉE

Élaboration, transport et mise en oeuvre du béton:

-



NF EN 206-1. Béton. Partie 1: Spécification, performances, production et conformité.

-



XP ENV 13670-1. Exécution des ouvrages en béton. Partie 1: Tronc commun et document d'application nationale.

-



NF P 18-201. DTU 21. Travaux de bâtiment. Exécution des ouvrages en béton.

Exécution:

-



XP ENV 13670-1. Exécution des ouvrages en béton. Partie 1: Tronc commun et document d'application nationale.

Montage et démontage du système de coffrage:

-



XP ENV 13670-1. Exécution des ouvrages en béton. Partie 1: Tronc commun et document d'application nationale.

-



NF P 18-201. DTU 21. Travaux de bâtiment. Exécution des ouvrages en béton.


CRITÈRE POUR LE MÉTRÉ

Surface mesurée en grandeur nature à partir des faces extérieures des chaînages non structuraux, selon documentation graphique du Projet, en déduisant les ouvertures de surface supérieure à 6 m².


CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE


CLIMATIQUES.

Les travaux de bétonnage seront suspendus en cas de pluie intense, de neige, de vent excessif, si la température ambiante dépasse 40°C ou s'il est prévu que la température descende sous 0°C dans les 48 heures prochaines.


DU SOUS-TRAITANT.

On disposera d'une série de moyens sur le chantier, en prévision d'éventuels changements brusques des conditions ambiantes pendant le bétonnage ou la période suivante de prise, le bétonnage des différents éléments ne pouvant être commencé sans l'autorisation écrite du Directeur d'Exécution de l'ouvrage.



PROCESSUS D'EXÉCUTION


PHASES D'EXÉCUTION.

Implantation du système de coffrage. Montage du système de coffrage. Implantation de la géométrie de l'étage sur le coffrage. Mise en place des poutrelles et des hourdis. Mise en place des armatures. Coulage et compactage du béton. Réglage et nivellement de la couche de compression. Séchage du béton. Démontage du système de coffrage. Réparation des défauts superficiels.


CLAUSES DE FINALISATION.

L'ensemble sera monolithique et transmettra correctement les charges. La surface sera uniforme et sans irrégularités.



CONSERVATION ET MAINTENANCE.

On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul.



CRITÈRE POUR LE MÉMOIRE

On mesurera, en grandeur réelle, à partir des faces extérieures des chaînages non structuraux, la surface réellement exécutée selon les spécifications du Projet, en déduisant les ouvertures de surface supérieure à 6 m². Tous les éléments intégrants de la structure signalés dans les plans et les détails du projet seront considérés comme inclus.




Déchets générés

Code CED

Déchets générés

Poids (kg)

Volume (l)

17 02 01

Bois.

0,666

0,605

17 01 03

Tuiles et matériaux céramiques.

3,043

2,434

17 01 01

Béton (bétons, mortiers et préfabriqués).

6,259

4,173

17 04 05

Fer et acier.

0,211

0,100



Déchets générés:

10,179

7,313

17 02 03

Plastique.

0,138

0,230

17 02 01

Bois.

0,872

0,793



Emballages:

1,010

1,023



Total déchets:

11,189

8,336
