GPH010

m²

Plancher unidirectionnel.

70,14€

Plancher unidirectionnel en béton armé, horizontal, hauteur libre d'étage de jusqu'à 3 m, épaisseur 30 = 25+5 cm, réalisé avec béton C25/30 (XC1(F); D10; S3; Cl 0,4) prêt à l'emploi, et coulage à la benne, volume total de béton 0,11 m³/m², et acier Fe E 500 avec une quantité totale de 2 kg/m², sur système de coffrage partiel; poutrelle précontrainte en "T" renversé; entrevous en béton, 60x20x25 cm; treillis soudé PAF C en acier Fe E 500, en couche de compression. N'inclut pas la répercussion des poteaux ni des poutres.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt08efu020a

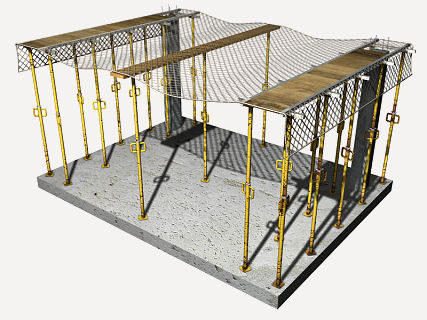

Système de coffrage partiel pour plancher unidirectionnel en béton armé, jusqu'à 3 m de hauteur d'étage libre, composé de: étais, poutrelles métalliques et surface coffrante en bois traitée renforcée avec tiges et profilés.

1,100

m²

2,50

2,75

mt07bho010d

Entrevous en béton, 60x20x25 cm, y compris les pièces spéciales.

5,625

U

0,66

3,71

mt08cor010a

Moule en polystyrène expansé pour corniche.

0,100

m

8,81

0,88

mt07vse010a

Poutrelle précontrainte en "T" renversé, Lmoyenne = <4 m, selon NF EN 15037-1.

0,165

m

3,19

0,53

mt07vse010b

Poutrelle précontrainte en "T" renversé, Lmoyenne = 4/5 m, selon NF EN 15037-1.

0,908

m

3,87

3,51

mt07vse010c

Poutrelle précontrainte en "T" renversé, Lmoyenne = 5/6 m, selon NF EN 15037-1.

0,495

m

4,13

2,04

mt07vse010d

Poutrelle précontrainte en "T" renversé, Lmoyenne = >6 m, selon NF EN 15037-1.

0,083

m

4,52

0,38

mt07aco050a

Ferraille élaborée en atelier industriel avec barres en acier haute adhérence, Fe E 500, de divers diamètres.

2,000

kg

1,37

2,74

mt07ame030adg

Treillis soudé PAF C 200x200 mm, avec fils de fer longitudinaux de 4,5 mm de diamètre et fils de fer transversaux de 4,5 mm de diamètre, acier Fe E 500, selon NF A35-024.

1,100

m²

1,55

1,71

mt10haf030fOEc

Béton C25/30 (XC1(F) D10; S3; Cl 0,4), prêt à l'emploi, selon NF EN 206-1.

0,110

m³

133,00

14,63

mo042

Compagnon professionnel III/CP2 du béton.

0,751

h

25,31

19,01

mo089

Ouvrier professionnel II/OP du béton.

0,751

h

22,46

16,87

Coûts directs complémentaires

2,000

%

68,76

1,38

Coût d'entretien décennal: 4,91€ les 10 premières années.

Montant total HT:

70,14

UNITÉ D'OUVRAGE GPH010: PLANCHER UNIDIRECTIONNEL.

CLAUSES TECHNIQUES

Réalisation d'un plancher unidirectionnel en béton armé, horizontal, avec une hauteur libre d'étage de jusqu'à 3 m, épaisseur 30 = 25+5 cm, réalisé avec béton C25/30 (XC1(F); D10; S3; Cl 0,4) prêt à l'emploi, et coulage à la benne avec un volume total de béton de 0,11 m³/m², et acier Fe E 500 en zone de renfort au moments négatifs et de connecteurs de poutrelles et de chaînages, avec une quantité totale 2 kg/m²; système de coffrage partiel avec des étais, des poutrelles métalliques et une surface coffrante en bois traitée et renforcée avec des baguettes et des profilés; poutrelle précontrainte en "T" renversé; entrevous en béton, 60x20x25 cm, y compris les pièces spéciales; couche de compression de 5 cm d'épaisseur, avec une armature de répartition constituée de treillis soudé PAF C 200x200 mm en acier Fe E 500. Arrêt au bord du plancher avec moule en polystyrène expansé pour corniche. Comprend les chaînages non structuraux et le séchage du béton. N'inclut pas la répercussion des poteaux ni des poutres.

NORME APPLIQUÉE

Élaboration, transport et mise en oeuvre du béton:

Exécution:

Montage et démontage du système de coffrage:

CRITÈRE POUR LE MÉTRÉ

Surface mesurée en grandeur nature à partir des faces extérieures des chaînages non structuraux, selon documentation graphique du Projet, en déduisant les ouvertures de surface supérieure à 6 m².

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CONSERVATION ET MAINTENANCE.

On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul.

CRITÈRE POUR LE MÉMOIRE

On mesurera, en grandeur réelle, à partir des faces extérieures des chaînages non structuraux, la surface réellement exécutée selon les spécifications du Projet, en déduisant les ouvertures de surface supérieure à 6 m². Tous les éléments intégrants de la structure signalés dans les plans et les détails du projet seront considérés comme inclus.

Code CED

Déchets générés

Poids (kg)

Volume (l)

17 02 01

Bois.

0,666

0,605

17 01 01

Béton (bétons, mortiers et préfabriqués).

14,686

9,791

17 04 05

Fer et acier.

0,117

0,056

Déchets générés:

15,469

10,452

17 02 03

Plastique.

0,122

0,203

17 02 01

Bois.

0,308

0,280

Emballages:

0,430

0,483

Total déchets:

15,899

10,935
