GPO040

m²

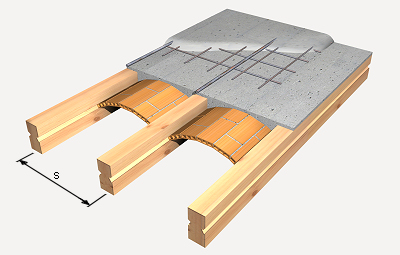

Plancher sur poutrelles en bois, hourdis courbes.

199,95€

Plancher traditionnel avec un entraxe de 50 cm, de poutrelles de bois scié de pin sylvestre (Pinus sylvestris), de 10x20 à 15x25 cm de section et jusqu'à 6 m de longueur, classe résistante C-18, protection du bois de classe de pénétration NP2, travaillée en atelier, hourdis courbes; acier Fe E 500, quantité 1,1 kg/m², et treillis soudé RAF R en acier Fe E 500, en couche de compression de 4 cm d'épaisseur de béton C20/25 (XC1(F); D12; S3; Cl 1,0) prêt à l'emploi, et coulage avec une benne.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt50spa050k

Grosse planche en bois de pin, dimensions 20x7,2 cm.

0,002

m³

305,00

0,61

mt50spa101

Clous en acier.

0,030

kg

1,15

0,03

mt50spa081a

Étai métallique télescopique, de jusqu'à 3 m de hauteur.

0,040

U

13,37

0,53

mt07www010

Hourdis courbes en brique plâtrière.

1,000

m²

21,45

21,45

mt07mee018ha

Bois scié de pin sylvestre (Pinus sylvestris) avec finition brossée, pour poutrelle de 10x20 à 15x25 cm de section et jusqu'à 6 m de longueur, pour applications structurales, classe résistante C-18 selon NF EN 338 et NF EN 1912 et protection face aux agents biotiques qui correspondent à la classe de pénétration NP2 (3 mm dans les faces latérales de l'aubier) selon NF EN 351-1, travaillée en atelier.

0,075

m³

412,96

30,97

mt07aco020o

Séparateur homologué pour treillis soudé.

2,000

U

0,08

0,16

mt07aco050a

Barres en acier haute adhérence, Fe E 500, élaboré en atelier et mis en place in situ, de divers diamètres.

1,100

kg

1,05

1,16

mt07ame030aah

Treillis soudé RAF R 200x300 mm, avec fils de fer longitudinaux de 4,5 mm de diamètre et fils de fer transversaux de 4,5 mm de diamètre, acier Fe E 500, selon NF A35-024.

1,100

m²

1,53

1,68

mt10haf030fODc

Béton C20/25 (XC1(F) D12; S3; Cl 1,0), prêt à l'emploi, selon NF EN 206-1.

0,142

m³

89,92

12,77

mo047

Compagnon professionnel III/CP2 charpentier bois.

0,563

h

25,51

14,36

mo093

Ouvrier professionnel II/OP charpentier bois.

0,563

h

22,64

12,75

mo041

Compagnon professionnel III/CP2 du béton.

1,949

h

25,51

49,72

mo087

Ouvrier professionnel II/OP du béton.

1,949

h

22,64

44,13

Moyens auxiliaires

2,000

%

190,32

3,81

Coûts indirects

3,000

%

194,13

5,82

Coût d'entretien décennal: 29,99€ les 10 premières années.

Montant total HT:

199,95

UNITÉ D'OUVRAGE GPO040: PLANCHER SUR POUTRELLES EN BOIS, HOURDIS COURBES.

CLAUSES TECHNIQUES

Réalisation d'un plancher traditionnel avec un entraxe de 50 cm, composé de poutrelles de bois scié de pin sylvestre (Pinus sylvestris), finition brossée, de 10x20 à 15x25 cm de section et jusqu'à 6 m de longueur, pour applications structurales, classe résistante C-18 selon NF EN 338 et NF EN 1912 et protection face aux agents biotiques qui correspondent à la classe de pénétration NP2 (3 mm dans les faces latérales de l'aubier) selon NF EN 351-1; hourdis courbes de brique plâtrière en terre cuite; acier Fe E 500, quantité 1,1 kg/m², et treillis soudé RAF R 200x300 mm en acier Fe E 500, en couche de compression de 4 cm d'épaisseur de béton C20/25 (XC1(F); D12; S3; Cl 1,0) prêt à l'emploi, et coulage avec une benne. Comprend mise en place et retrait des étais des poutrelles, séparateurs, les éléments d'attache de poutrelles et les chaînages périmétriques des étages et les ouvertures.

NORME APPLIQUÉE

Élaboration, transport et mise en oeuvre du béton:

CRITÈRE POUR LE MÉTRÉ

Surface mesurée en grandeur nature à partir des faces extérieures des chaînages du périmètre, selon documentation graphique du Projet, en déduisant les ouvertures de surface supérieure à 6 m².

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CONSERVATION ET MAINTENANCE.

On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul.

CRITÈRE POUR LE MÉMOIRE

On mesurera, en grandeur réelle, à partir des faces extérieures des chaînages du périmètre, la surface réellement exécutée selon les spécifications du Projet, en déduisant les ouvertures de surface supérieure à 6 m². Tous les éléments intégrants du plancher signalés dans les plans et les détails du projet seront considérés comme inclus.

Code CED

Déchets générés

Poids (kg)

Volume (l)

17 02 01

Bois.

2,685

2,441

17 04 05

Fer et acier.

0,564

0,269

17 01 02

Briques.

3,080

2,464

17 01 01

Béton (bétons, mortiers et préfabriqués).

2,920

1,947

Déchets générés:

9,249

7,120

17 02 03

Plastique.

0,063

0,105

17 02 01

Bois.

1,083

0,985

Emballages:

1,146

1,090

Total déchets:

10,395

8,210
