GPO030 |
m² |

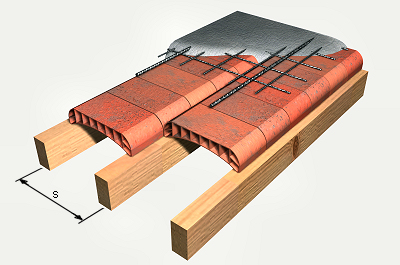

Plancher sur poutrelles en bois, entrevous en terre cuite. |
146,60€ |
||
|
Plancher traditionnel avec un entraxe de 60 cm, de solives rectangulaires de 4x15 cm de section, de pin sylvestre (Pinus sylvestris) avec classe de résistance C30 et classe 2 d'emploi, pour une protection du bois de classe de pénétration NP2, entrevous avec entrevous en terre cuite courbe, 60x30x12 cm; acier Fe E 500, quantité 1,1 kg/m², et treillis soudé PAF C en acier Fe E 500, en couche de compression de 4 cm d'épaisseur de béton léger LC25/28 (XC1(F); D12; S2; Cl 0,4; D1,4) prêt à l'emploi. |
|||||
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt50spa052b |
Planche en bois de pin, de 20x7,2 cm. |
0,040 |
m |
9,22 |
0,37 |
|
mt50spa101 |
Clous en acier. |
0,045 |
kg |
1,30 |
0,06 |
|
mt50spa081a |

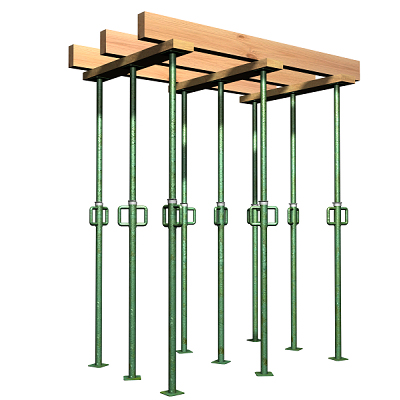

Étai métallique télescopique, de jusqu'à 3 m de hauteur. |
0,013 |
U |
13,37 |
0,17 |
|
mt07bce020a |
Entrevous en terre cuite courbe, 60x30x12 cm, y compris les pièces spéciales, selon NF EN 15037-3. |
4,800 |
U |
1,89 |
9,07 |
|
mt07mee510hlaa |
Pin sylvestre (Pinus sylvestris) pour solive rectangulaire, avec classe de résistance C30, selon NF EN 338 et NF EN 1912, classe 2 d'emploi pour une protection face aux agents biotiques qui correspondent à la classe de pénétration NP2 (3 mm dans les faces latérales de l'aubier), selon NF B 50-105-3 et NF EN 351-1. |
0,010 |
m³ |
325,00 |
3,25 |
|
mt07aco020o |
Séparateur homologué pour treillis soudé. |
2,000 |
U |
0,08 |
0,16 |
|
mt07aco050a |
Ferraille élaborée en atelier industriel avec barres en acier haute adhérence, Fe E 500, de divers diamètres. |
1,100 |
kg |
1,37 |
1,51 |
|
mt07ame030adg |
Treillis soudé PAF C 200x200 mm, avec fils de fer longitudinaux de 4,5 mm de diamètre et fils de fer transversaux de 4,5 mm de diamètre, acier Fe E 500, selon NF A35-024. |
1,100 |
m² |
1,55 |
1,71 |
|
mt10hes070fOEe |
Béton léger LC25/28 (XC1(F) D12; S2; Cl 0,4; D1,4), prêt à l'emploi, selon NF EN 206-1. |
0,142 |
m³ |
168,85 |
23,98 |
|
mo048 |
Compagnon professionnel III/CP2 charpentier bois. |
0,543 |
h |
25,31 |
13,74 |
|
mo095 |
Ouvrier professionnel II/OP charpentier bois. |
0,543 |
h |
22,46 |
12,20 |
|
mo042 |
Compagnon professionnel III/CP2 du béton. |
1,357 |
h |
25,31 |
34,35 |
|
mo089 |
Ouvrier professionnel II/OP du béton. |
1,357 |
h |
22,46 |
30,48 |
|
mo113 |
Ouvrier d'exécution I/OE1 VRD espaces privés. |
0,207 |
h |
20,14 |
4,17 |
|
mo112 |
Ouvrier d'exécution I/OE2 VRD espaces privés. |
0,207 |
h |
20,85 |
4,32 |
|
Majoration des montants |
2,000 |
% |
139,54 |
2,79 |
|
|
Coûts indirects |
3,000 |
% |
142,33 |
4,27 |
|
|
Coût d'entretien décennal: 21,99€ les 10 premières années. |
Montant total HT: |
146,60 |
|||
Cahier des charges
|
UNITÉ D'OUVRAGE GPO030: PLANCHER SUR POUTRELLES EN BOIS, ENTREVOUS EN TERRE CUITE. CLAUSES TECHNIQUES Réalisation d'un plancher traditionnel avec un entraxe de 60 cm, composé de solives rectangulaires de 4x15 cm de section, de pin sylvestre (Pinus sylvestris) avec classe de résistance C30, selon NF EN 338 et NF EN 1912, classe 2 d'emploi pour une protection face aux agents biotiques qui correspondent à la classe de pénétration NP2 (3 mm dans les faces latérales de l'aubier), selon NF B 50-105-3 et NF EN 351-1; entrevous avec entrevous en terre cuite courbe, 60x30x12 cm; acier Fe E 500, quantité 1,1 kg/m², et treillis soudé PAF C 200x200 mm en acier Fe E 500, en couche de compression de 4 cm d'épaisseur de béton léger LC25/28 (XC1(F); D12; S2; Cl 0,4; D1,4) prêt à l'emploi. Comprend étaiement et désétaiement des poutrelles, les séparateurs, les éléments d'attache des poutrelles et des chaînages périmétriques des étages et les ouvertures. CRITÈRE POUR LE MÉTRÉ Surface mesurée en grandeur nature à partir des faces extérieures des chaînages du périmètre, selon documentation graphique du Projet, en déduisant les ouvertures de surface supérieure à 6 m². CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE DE L'ÉLÉMENT PORTEUR. Le contenu en humidité du bois sera celui de l'équilibre hygroscopique avant son utilisation sur chantier. CLIMATIQUES. Les travaux de bétonnage seront suspendus en cas de pluie intense, de neige, de vent excessif, si la température ambiante dépasse 40°C ou s'il est prévu que la température descende sous 0°C dans les 48 heures prochaines. DU SOUS-TRAITANT. On disposera d'une série de moyens sur le chantier, en prévision d'éventuels changements brusques des conditions ambiantes pendant le bétonnage ou la période suivante de prise, le bétonnage des différents éléments ne pouvant être commencé sans l'autorisation écrite du Directeur d'Exécution de l'ouvrage. PROCESSUS D'EXÉCUTION PHASES D'EXÉCUTION. Préparation du périmètre d'appui des poutrelles. Implantation et mise en place à sec des poutrelles. Étaiement. Raccord de poutrelles dans des appuis et des ancrages. Disposition des planches adossées aux poutrelles constituant les arêtes d'appui des entrevous. Réalisation de l'entrepoutrelles. Mise en place des armatures avec des séparateurs homologués. Coulage et compactage du béton. Réglage et nivellement de la couche de compression. Séchage du béton. Désétaiement. Réparation des défauts superficiels. CLAUSES DE FINALISATION. L'ensemble sera stable, continu lui-même et avec les éléments d'appui et il transmettra correctement les charges à la structure. La finition superficielle sera adaptée au traitement postérieur de protection. CONSERVATION ET MAINTENANCE. On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul. CRITÈRE POUR LE MÉMOIRE On mesurera, en grandeur réelle, à partir des faces extérieures des chaînages périmétrique, la surface réellement exécutée selon les spécifications du Projet, en déduisant les ouvertures de surface supérieure à 6 m². Tous les éléments intégrants du plancher signalés dans les plans et les détails du projet seront considérés comme inclus. |
Déchets générés
|
Code CED |
Déchets générés |
Poids (kg) |
Volume (l) |
|
17 02 01 |
Bois. |
0,376 |
0,342 |
|
17 04 05 |
Fer et acier. |
0,224 |
0,107 |
|
17 01 03 |
Tuiles et matériaux céramiques. |
2,386 |
1,909 |
|
17 01 01 |
Béton (bétons, mortiers et préfabriqués). |
0,462 |
0,308 |
|
Déchets générés: |
3,448 |
2,665 |
|
|
17 02 03 |
Plastique. |
0,029 |
0,048 |
|
17 02 01 |
Bois. |
0,504 |
0,458 |
|
Emballages: |
0,533 |
0,507 |
|
|
Total déchets: |
3,981 |
3,172 |
