GXC060 |
U |
Ancrage chimique structural sur béton, avec une capsule chimique. |
8,81€ |
Ancrage chimique structural réalisé en élément de béton de 110 mm d'épaisseur minimale, constitué d'un perçage de 10 mm de diamètre et 80 mm de profondeur, réalisé avec une perceuse avec marteau percuteur et mèche, insertion dans le perçage de capsule de résines de méthacrylate d'uréthane, M8x80, de 8 mm de diamètre et 80 mm de longueur et introduction postérieure, par vissage, d'élément de fixation composé de tige filetée avec extrémité supérieure avec tête hexagonale, marquage de mise en place et extrémité inférieure biseautée à 45°, d'acier galvanisé qualité 5.8, selon NF EN ISO 898-1, de 8 mm de diamètre et 110 mm de longueur, écrou et rondelle. |
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
mt26phi200a |
Capsule de résines de méthacrylate d'uréthane, M8x80, de 8 mm de diamètre et 80 mm de longueur, pour la réalisation des ancrages chimiques structuraux. |
1,000 |
U |
2,62 |
2,62 |
mt26phi400aa |

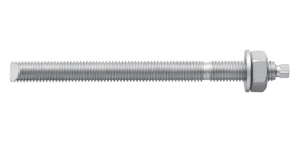

Élément de fixation composé de tige filetée avec extrémité supérieure avec tête hexagonale, marquage de mise en place et extrémité inférieure biseautée à 45°, d'acier galvanisé qualité 5.8, selon NF EN ISO 898-1, de 8 mm de diamètre et 110 mm de longueur, écrou et rondelle, pour fixations sur structures en béton. |
1,000 |
U |
1,19 |
1,19 |
mo020 |
Compagnon professionnel III/CP2 construction. |
0,105 |
h |
24,67 |
2,59 |
mo112 |
Ouvrier d'exécution I/OE2 construction. |
0,105 |
h |
21,29 |
2,24 |
Coûts directs complémentaires |
2,000 |
% |
8,64 |
0,17 |
|
Coût d'entretien décennal: 0,62€ les 10 premières années. |
Montant total HT: |
8,81 |
Cahier des charges
UNITÉ D'OUVRAGE GXC060: ANCRAGE CHIMIQUE STRUCTURAL SUR BÉTON, AVEC UNE CAPSULE CHIMIQUE. CLAUSES TECHNIQUES Ancrage chimique structural réalisé en élément de béton de 110 mm d'épaisseur minimale, constitué d'un perçage de 10 mm de diamètre et 80 mm de profondeur, réalisé avec une perceuse avec marteau percuteur et mèche, insertion dans le perçage de capsule de résines de méthacrylate d'uréthane, M8x80, de 8 mm de diamètre et 80 mm de longueur et introduction postérieure, par vissage, d'élément de fixation composé de tige filetée avec extrémité supérieure avec tête hexagonale, marquage de mise en place et extrémité inférieure biseautée à 45°, d'acier galvanisé qualité 5.8, selon NF EN ISO 898-1, de 8 mm de diamètre et 110 mm de longueur, écrou et rondelle. CRITÈRE POUR LE MÉTRÉ Nombre d'unités prévues, selon documentation graphique du Projet. CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE DE L'ÉLÉMENT PORTEUR. On vérifiera que le support possède la résistance suffisante pour supporter les charges prévues. PROCESSUS D'EXÉCUTION PHASES D'EXÉCUTION. Implantation de la position de l'ancrage. Exécution de la perforation. Nettoyage de la poussière résultante. Insertion de la capsule chimique. Introduction de l'élément de fixation. Application du couple de serrage avec une clé dynamométrique. Nettoyage des restes excédants. CLAUSES DE FINALISATION. Les charges seront correctement transmises à la structure. La finition superficielle sera adaptée au traitement postérieur de protection. CRITÈRE POUR LE MÉMOIRE On mesurera le nombre d'unités réellement exécutées selon les spécifications du Projet. |
