XAN030 |
m |
Bouche d'évacuation en PVC. |
130,39€ |
||
|

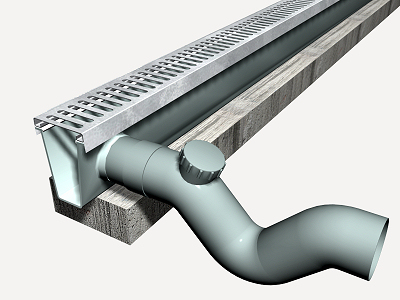

Caniveau préfabriqué en PVC, de 500 mm de longueur, 130 mm de largeur et 64 mm de hauteur avec grille de garage en acier galvanisé, classe A-15 selon NF EN 124 et NF EN 1433, de 500 mm de longueur et 130 mm de largeur. |
|||||
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt10hmf030p |
Béton massif C20/25 (X0(F); D20; S2; Cl 1,0), prêt à l'emploi, selon NF EN 206-1. |
0,043 |
m³ |
106,70 |
4,59 |
|
mt11cng010a |
Caniveau préfabriqué en PVC, de 500 mm de longueur, 130 mm de largeur et 64 mm de hauteur, selon NF EN 124 et NF EN 1433, y compris pièces spéciales. |
2,000 |
U |
18,07 |
36,14 |
|
mt11cng020c |
Grille de garage en acier galvanisé, classe A-15 selon NF EN 124 et NF EN 1433, de 500 mm de longueur et 130 mm de largeur. |
2,000 |
U |
18,37 |
36,74 |
|
mt11var120b |
Siphon en ligne en PVC, couleur gris, démontable, avec assemblage mâle/femelle, de 110 mm de diamètre. |
1,000 |
U |
37,25 |
37,25 |
|
mo041 |
Compagnon professionnel III/CP2 VRD espaces publics. |
0,377 |
h |
24,11 |
9,09 |
|
mo087 |
Ouvrier professionnel II/OP VRD espaces publics. |
0,188 |
h |
21,40 |
4,02 |
|
Coûts directs complémentaires |
2,000 |
% |
127,83 |
2,56 |
|
|
Coût d'entretien décennal: 6,52€ les 10 premières années. |
Montant total HT: |
130,39 |
|||
Cahier des charges
|
UNITÉ D'OUVRAGE XAN030: BOUCHE D'ÉVACUATION EN PVC. CLAUSES TECHNIQUES Réalisation de caniveau préfabriqué en PVC, de 500 mm de longueur, 130 mm de largeur et 64 mm de hauteur avec grille de garage en acier galvanisé, classe A-15 selon NF EN 124 et NF EN 1433, de 500 mm de longueur et 130 mm de largeur, réalisé sur un dallage en béton massif C20/25 (X0(F); D20; S2; Cl 1,0) de 10 cm d'épaisseur. Comprend les pièces spéciales, la mise en place, le siphon en ligne démontable placé à la sortie du caniveau pour garantir le scellage hydraulique, en incluant le remblai sur l'arrière et sans comprendre l'excavation. Totalement monté, connecté au réseau général de tout-à-l'égout et testé. NORME APPLIQUÉE Élaboration, transport et mise en oeuvre du béton: NF EN 206-1. Béton. Partie 1: Spécification, performances, production et conformité. NF EN 13670. Exécution des structures en béton. NF P 18-201. DTU 21. Travaux de bâtiment. Exécution des ouvrages en béton. CRITÈRE POUR LE MÉTRÉ Longueur moyenne en projection horizontale, selon documentation graphique du Projet. CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE DE L'ÉLÉMENT PORTEUR. On vérifiera que l'emplacement et le parcours correspondent à ceux du Projet. PROCESSUS D'EXÉCUTION PHASES D'EXÉCUTION. Implantation et tracé de la bouche d'écoulement. Suppression des terres lâches dans le fond préalablement excavé. Coulage et compactage du béton pour la réalisation du dallage. Montage des accessoires dans la rigole. Mise en place de la bouche sur la base en béton. Réalisation de trous pour la connexion des tubes. Raccord et jonction de la tuyauterie à la bouche d'écoulement. Mise en place du siphon en ligne. CLAUSES DE FINALISATION. Il sera connecté au réseau d'assainissement du bâtiment, en s'assurant de son étanchéité et de sa circulation. CONSERVATION ET MAINTENANCE. Il sera protégé des obstructions et du trafic pesant. CRITÈRE POUR LE MÉMOIRE On mesurera, en projection horizontale, la longueur réellement exécutée selon les spécifications du Projet. |
Déchets générés
|
Code CED |
Déchets générés |
Poids (kg) |
Volume (l) |
|
17 01 01 |
Béton (bétons, mortiers et préfabriqués). |
0,293 |
0,195 |
|
17 02 03 |
Plastique. |
0,012 |
0,020 |
|
Déchets générés: |
0,305 |
0,215 |
|
|
15 01 01 |
Emballages en papier en en carton. |
0,038 |
0,051 |
|
Total déchets: |
0,343 |
0,266 |
