GOB110

U

Pied de poteau.

33,04€

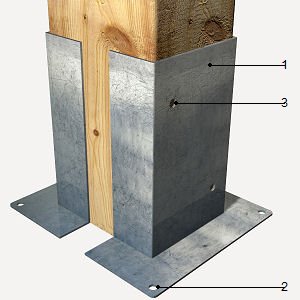

Pied de poteau en "T" avec lame intérieure en acier S235JR, avec protection Z275 face à la corrosion, de 80x4 mm dans la zone à connecter au poteau et 80x80x6 mm dans la connexion inférieure, constituant un appui fixe de 150 mm de hauteur pour poteau en bois, fixé à la structure portante en béton avec 4 ancrages chimiques avec tiges filetées de 8 mm de diamètre, et fixé au poteau avec 4 vis autoforeuses pour bois, de 4,5 mm de diamètre et 40 mm de longueur, en acier galvanisé avec revêtement en chrome.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt07mee530aaao

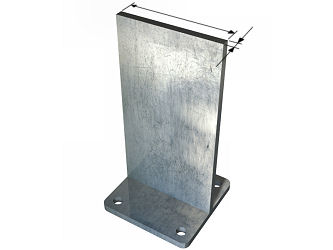

Pied de poteau en "T" avec lame intérieure en acier NF EN 10025 S235JR, avec protection Z275 face à la corrosion, de 80x4 mm dans la zone à connecter au poteau, 80x80x6 mm dans la connexion inférieure et 6 mm d'épaisseur, pour formation d'appui fixe de 150 mm de hauteur.

1,000

U

6,38

6,38

mt26reh305ac

Ancrage constitué d'une tige filetée d'acier galvanisé qualité 5.8, selon NF EN ISO 898-1 de 8 mm de diamètre, et 150 mm de longueur, écrou et rondelle, pour fixations sur structures en béton.

4,000

U

1,17

4,68

mt26reh102a

Capsule de résine de vinylester de haute résistance, sans styrène, de 8 mm de diamètre, à base de méthacrylate d'uréthane, durcisseur et sable de quartz ou corindon, pour la réalisation des ancrages chimiques structuraux.

4,000

U

2,53

10,12

mt07mee570aa

Vis autoforeuse pour bois, de 4,5 mm de diamètre et 40 mm de longueur, en acier galvanisé avec revêtement en chrome.

4,000

U

0,11

0,44

mo048

Compagnon professionnel III/CP2 charpentier bois.

0,304

h

25,31

7,69

mo095

Ouvrier professionnel II/OP charpentier bois.

0,137

h

22,46

3,08

Coûts directs complémentaires

2,000

%

32,39

0,65

Coût d'entretien décennal: 0,66€ les 10 premières années.

Montant total HT:

33,04

UNITÉ D'OUVRAGE GOB110: PIED DE POTEAU.

MESURES POUR ASSURER LA COMPATIBILITÉ ENTRE LES DIFFÉRENTS PRODUITS, ÉLÉMENTS ET SYSTÈMES CONSTRUCTIFS QUI COMPOSENT L'UNITÉ D'OUVRAGE.

La zone de soudure ne sera pas peinte. L'acier ne sera pas mis en contact direct avec les autres métaux ou plâtres.

CLAUSES TECHNIQUES

Fourniture et mise en place de pied de poteau en "T" avec lame intérieure en acier NF EN 10025 S235JR, avec protection Z275 face à la corrosion, de 80x4 mm dans la zone à connecter au poteau, 80x80x6 mm dans la connexion inférieure et 6 mm d'épaisseur, constituant un appui fixe de 150 mm de hauteur pour poteau en bois; fixé à la structure portante en béton avec 4 ancrages chimiques constitués de tiges filetées de 8 mm de diamètre avec ampoules de résine vinylique. Comprend l'implantation et marquage des points d'ancrage, la réalisation des trous, la mise en place des ampoules chimiques avec les tiges filetées pour la fixation de la pièce à la structure portante.

CRITÈRE POUR LE MÉTRÉ

Nombre d'unités prévues, selon documentation graphique du Projet.

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CRITÈRE POUR LE MÉMOIRE

On mesurera le nombre d'unités réellement exécutées selon les spécifications du Projet.

Code CED

Déchets générés

Poids (kg)

Volume (l)

15 01 01

Emballages en papier en en carton.

0,360

0,480

17 02 03

Plastique.

0,180

0,300

Emballages:

0,540

0,780
