Plancher réticulé
ehr010_retic
Béton
Acier
Plancher
Système de coffrage
Arrêts de bord
Compléments
Type de coulage
À la benne
hor_csz_vert_cub
Classe d'exposition environnemental (NF EN 206-1)
Corrosion par carbonatation
Corrosion par chlorures
Attaque par le gel/dégel
Attaque chimique
Classe de résistance
Taille maximale du granulat (mm)
10
Consistance
Avec additif hydrofuge
Non
Quantité d'acier (kg/m²)
Ferraillage de l'armature et pose
Ferraillage de l’armature (coupe, façonnage et assemblage des éléments) en atelier et pose en coffrage sur site
cha_ferralla_ind
Type d'acier
Fe E 500
acero_corrugado
Treillis soudé
acero_mallazo
Diamètre des fils de fer longitudinaux (mm)
Type d'armature
Treillis (mm)
200x200
Plancher
Horizontal
Surface massive (%)
Excès sur le volume théorique de béton (%)
Hauteur libre d'étage
imagen
1:
Structure support verticale.
2:
Structure support horizontale.
3:
Surface coffrante.
Structure support verticale
Nombre d'étais (U/m²)
Nombre d'utilisations
Structure support horizontale
Nombre d'utilisations
Surface coffrante
Panneau
Type
Renforcé
Épaisseur (mm)
35

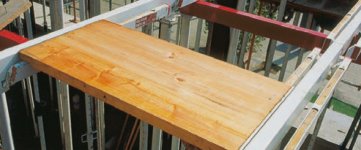

ehb_tablero_alisan
Panneaux en bois
Nombre d'utilisations
Élévateur et séparateur d'armatures
hor_ehr
Répercussion de séparateurs (nb de séparateurs/m²)
img_ampliar img_oculmenu Envoyer une suggestion Exportation: Cliquer-glisser BC3 sur 'CYPEPROJECT'.   Cliquer-glisser BC3 sur 'CYPEPROJECT' ou un autre logiciel de métrés et budgets.   Ouvrir ce contenu dans 'Excel' Ouvrir ce contenu dans 'Excel 2003' ou version antérieure

GPE010

Plancher réticulé.



112,86€

Plancher réticulé en béton armé, horizontal, épaisseur totale 30 = 25+5 cm, réalisé avec béton C25/30 (XC1(F); D10; S3; Cl 0,4) prêt à l'emploi, et coulage à la benne, volume 0,206 m³/m², et acier Fe E 500, quantité 15 kg/m²; sur système de coffrage continu; nervures "in situ" 10 cm, entraxe 80 cm; bloc en béton, 70x23x25 cm; treillis soudé PAF C en acier Fe E 500, en couche de compression; hauteur libre d'étage de jusqu'à 3 m. Ne comprend pas la répercussion des poteaux.



Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt07alm020a

Étai métallique télescopique de jusqu'à 3 m de hauteur, selon NF EN 1065. Comprend les trépieds de stabilisation.

0,067

U

28,75

1,93

mt50spa050m

Grosse planche en bois de pin, dimensions 20x7,2 cm.

0,002

305,00

0,61

mt07alm010a

Structure support métallique pour système de coffrage récupérable composée de: poutrelles primaires, poutrelles, mur périmétrique et tôle d'arrêt des poteaux.

0,011

17,46

0,19

mt07alp030d

Panneau aggloméré hydrofuge renforcé de 35 mm d'épaisseur, pour éviter la flèche dans les zones pleines et les chapiteaux.

0,275

12,66

3,48

mt50spa101

Clous en acier.

0,025

kg

1,30

0,03

mt07cho010k

Bloc en béton, 70x23x25 cm, pour plancher réticulé, selon NF EN 13224. Comprend les pièces spéciales.

3,495

U

1,10

3,84

mt08cor010a

Moule en polystyrène expansé pour corniche.

0,100

m

8,81

0,88

mt07aco020h

Séparateur homologué pour planchers réticulés.

1,200

U

0,06

0,07

mt07aco050a

Ferraille élaborée en atelier industriel avec barres en acier haute adhérence, Fe E 500, de divers diamètres.

15,000

kg

1,37

20,55

mt08var050

Fil de fer galvanisé pour attacher, de 1,30 mm de diamètre.

0,120

kg

1,10

0,13

mt07ame030adg

Treillis soudé PAF C 200x200 mm, avec fils de fer longitudinaux de 4,5 mm de diamètre et fils de fer transversaux de 4,5 mm de diamètre, acier Fe E 500, selon NF A35-024.

1,100

1,55

1,71

mt10haf030fOEc

Béton C25/30 (XC1(F) D10; S3; Cl 0,4), prêt à l'emploi, selon NF EN 206-1.

0,206

133,00

27,40

mo044

Compagnon professionnel III/CP2 coffreur.

0,483

h

25,31

12,22

mo091

Ouvrier professionnel II/OP coffreur.

0,458

h

22,46

10,29

mo043

Compagnon professionnel III/CP2 ferrailleur.

0,153

h

25,31

3,87

mo090

Ouvrier professionnel II/OP ferrailleur.

0,153

h

22,46

3,44

mo045

Compagnon professionnel III/CP2 bétonneur.

0,419

h

25,31

10,60

mo092

Ouvrier professionnel II/OP bétonneur.

0,419

h

22,46

9,41



Coûts directs complémentaires

2,000

%

110,65

2,21

Coût d'entretien décennal: 5,64€ les 10 premières années.



Montant total HT:

112,86



Cahier des charges

UNITÉ D'OUVRAGE GPE010: PLANCHER RÉTICULÉ.


CLAUSES TECHNIQUES

Réalisation d'un plancher réticulé en béton armé, horizontal, avec une hauteur libre d'étage de jusqu'à 3 m, épaisseur totale 30 = 25+5 cm, réalisé avec béton C25/30 (XC1(F); D10; S3; Cl 0,4) prêt à l'emploi, et coulage à la benne, volume 0,206 m³/m², et acier Fe E 500 pour ferraillage de l'armature (coupe, façonnage et assemblage des éléments) en atelier et pose dans les zones de panneaux, nervures et chaînages, quantité 15 kg/m²; le montage et le démontage du système de coffrage continu avec des étais, des poutrelles métalliques et une surface coffrante en bois traité renforcée avec des baguettes et des profilés; nervures en béton "in situ" de 10 cm d'épaisseur, entraxe 80 cm; bloc en béton, 70x23x25 cm; couche en compression de 5 cm d'épaisseur, avec armature de répartition formée par treillis soudé PAF C 200x200 mm en acier Fe E 500. Arrêt au bord de la dalle avec moule en polystyrène expansé pour corniche. Comprend le bétonnage des chapiteaux, le renfort des ouvertures et les chaînages périmétriques de l'étage, et le séchage du béton. Ne comprend pas la répercussion des poteaux.


NORME APPLIQUÉE

Élaboration, transport et mise en oeuvre du béton:

NF EN 206-1. Béton. Partie 1: Spécification, performances, production et conformité.

NF EN 13670. Exécution des structures en béton.

NF P 18-201. DTU 21. Travaux de bâtiment. Exécution des ouvrages en béton.

Exécution:

NF EN 13670. Exécution des structures en béton.

Montage et démontage du système de coffrage:

NF EN 13670. Exécution des structures en béton.

NF P 18-201. DTU 21. Travaux de bâtiment. Exécution des ouvrages en béton.


CRITÈRE POUR LE MÉTRÉ

Surface mesurée en grandeur nature à partir des faces extérieures des chaînages du périmètre, selon documentation graphique du Projet, en déduisant les ouvertures de surface supérieure à 6 m².


CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE


CLIMATIQUES.

Les travaux de bétonnage seront suspendus en cas de pluie intense, de neige, de vent excessif, si la température ambiante dépasse 40°C ou s'il est prévu que la température descende sous 0°C dans les 48 heures prochaines.


DU SOUS-TRAITANT.

On disposera d'une série de moyens sur le chantier, en prévision d'éventuels changements brusques des conditions ambiantes pendant le bétonnage ou la période suivante de prise, le bétonnage des différents éléments ne pouvant être commencé sans l'autorisation écrite du directeur de l'exécution de l'ouvrage.



PROCESSUS D'EXÉCUTION


PHASES D'EXÉCUTION.

Implantation du système de coffrage. Montage du système de coffrage. Implantation de la géométrie de l'étage sur le coffrage. Mise en place des caissons et des moules pour corniches. Mise en place des armatures avec des séparateurs homologués. Coulage et compactage du béton. Réglage et nivellement de la couche de compression. Séchage du béton. Démontage du système de coffrage. Réparation des défauts superficiels.


CLAUSES DE FINALISATION.

Le plancher sera monolithique et transmettra correctement les charges. La surface sera uniforme et sans irrégularités.



CONSERVATION ET MAINTENANCE.

On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul.



CRITÈRE POUR LE MÉMOIRE

On mesurera, en grandeur réelle, à partir des faces extérieures des chaînages périmétrique, la surface réellement exécutée selon les spécifications du Projet, en déduisant les ouvertures de surface supérieure à 6 m². Tous les éléments intégrants de la structure signalés dans les plans et les détails du projet seront considérés comme inclus.




Déchets générés

Code CED

Déchets générés

Poids (kg)

Volume (l)

17 04 05

Fer et acier.

1,249

0,595

17 02 01

Bois.

7,450

6,773

17 01 01

Béton (bétons, mortiers et préfabriqués).

8,705

5,803



Déchets générés:

17,404

13,171

17 02 03

Plastique.

0,015

0,025

17 02 01

Bois.

0,185

0,168



Emballages:

0,200

0,193



Total déchets:

17,604

13,364
