Exportation: |
 |
|
GFM020 |
m |
Micropieu. |
61,52€ |
||
|

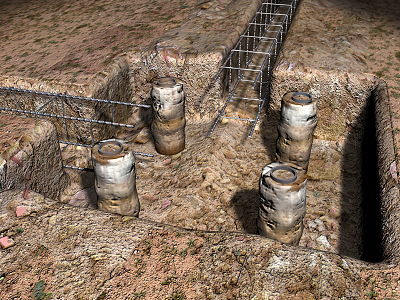

Micropieu pour fondation, allant jusqu'à 15 m de longueur, de 114,3 mm de diamètre nominal, composé d'armature tubulaire avec filet, en acier EN ISO 11960 N-80, avec limite élastique 562 N/mm², de 60,3 mm de diamètre extérieur et 5,5 mm d'épaisseur, et d'un lait de ciment CEM I 42,5N, avec un rapport eau/ciment de 0,4 dosé au poids, versé par l'intérieur de l'armature via système d'injection globale unitaire (IU). |
|||||
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt07mpi020aa |
Profil tubulaire avec filet, pour l'armement des micropieux, de 60,3 mm de diamètre extérieur et 5,5 mm d'épaisseur, en acier EN ISO 11960 N-80, avec limite élastique 562 N/mm² et charge de rupture 690 N/mm². |
1,020 |
m |
9,00 |
9,18 |
|
mt08cem010c |
Ciment Portland CEM I 42,5 N, en sacs, selon NF EN 197-1. |
25,000 |
kg |
0,11 |
2,75 |
|
mt08aaa010a |
Eau. |
0,010 |
m³ |
1,15 |
0,01 |
|
mq03pva020a |
Équipement pour injections profondes, avec pompe à basse pression et chariot de perforation, pour perceuses de jusqu'à 200 mm de diamètre. |
0,136 |
h |
259,21 |
35,25 |
|
mo011 |
Compagnon professionnel III/CP2 construction. |
0,202 |
h |
24,26 |
4,90 |
|
mo059 |
Ouvrier d'exécution I/OE2 construction. |
0,101 |
h |
20,99 |
2,12 |
|
mo046 |
Ouvrier professionnel II/OP construction. |
0,202 |
h |
21,54 |
4,35 |
|
Moyens auxiliaires |
2,000 |
% |
58,56 |
1,17 |
|
|
Coûts indirects |
3,000 |
% |
59,73 |
1,79 |
|
|
Coût d'entretien décennal: 1,85 € les 10 premières années. |
Montant total HT: |
61,52 |
|||
Cahier des charges
|
UNITÉ D'OUVRAGE GFM020: MICROPIEU. CLAUSES TECHNIQUES Micropieu pour fondation, allant jusqu'à 15 m de longueur, de 114,3 mm de diamètre nominal, composé d'armature tubulaire avec filet, en acier EN ISO 11960 N-80, avec limite élastique 562 N/mm², de 60,3 mm de diamètre extérieur et 5,5 mm d'épaisseur, et d'un lait de ciment CEM I 42,5N, avec un rapport eau/ciment de 0,4 dosé au poids, versé par l'intérieur de l'armature via système d'injection globale unitaire (IU). Comprend le transport du personnel spécialisé et le déplacement aux différents emplacements sur le chantier, le nettoyage et le ramassage des restes de lait excédants et des autres déchets produits pendant les travaux, et la charge dans le camion ou la benne. CRITÈRE POUR LE MÉTRÉ Longueur moyenne selon documentation graphique du Projet, incrémentée d'un mètre par la formation du bulbe. CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE DE L'ÉLÉMENT PORTEUR. On vérifiera que l'accès à l'ouvrage est adapté et qu'on dispose de la plateforme de travail correspondante. DU SOUS-TRAITANT. On disposera d'une série de moyens sur le chantier, en prévision d'éventuels changements brusques des conditions ambiantes pendant l'injection de lait ou la période suivante de prise, le travail ne pouvant être commencé sans l'autorisation écrite du Directeur d'Exécution de l'ouvrage. PROCESSUS D'EXÉCUTION PHASES D'EXÉCUTION. Nettoyage et préparation du contour affecté. Implantation. Perforation du terrain. Mise en place de l'armature tubulaire. Injection du lait de ciment. CLAUSES DE FINALISATION. L'ensemble sera monolithique et transmettra correctement les charges au terrain. CONSERVATION ET MAINTENANCE. La tête du micropieu sera protégée des actions mécaniques non prévues. CRITÈRE POUR LE MÉMOIRE On mesurera la longueur, prise sur le terrain avant le bétonnage, du pieu réellement exécuté selon les spécifications du Projet, depuis la pointe jusqu'à la face intérieure de la semelle sur pieux, sans inclure l'excès de béton consommé sur le volume théorique correspondant au diamètre nominal du pieu. |
Déchets générés
|
Code CED |
Déchets générés |
Poids (kg) |
Volume (l) |
|
17 05 04 |
Terre et pierres distinctes de celles spécifiées dans le code 17 05 03. |
20,522 |
12,826 |
|
17 01 01 |
Béton (bétons, mortiers et préfabriqués). |
0,750 |
0,500 |
|
Déchets générés: |
21,272 |
13,326 |
|
|
15 01 01 |
Emballages en papier en en carton. |
0,350 |
0,467 |
|
17 02 03 |
Plastique. |
0,075 |
0,125 |
|
17 02 01 |
Bois. |
0,100 |
0,091 |
|
Emballages: |
0,525 |
0,683 |
|
|
Total déchets: |
21,797 |
14,009 |
